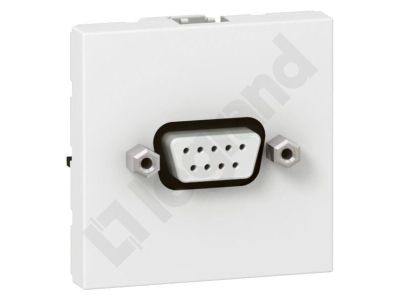

Gniazdo D-SUB, 9 styków ze złączem na śruby, do złączy typu RS 232 białe, 2 moduły Mosaic | 078765 Legrand

Opis i Kluczowe Cechy

Gniazdo D-SUB 9-stykowe z zaciskami śrubowymi przeznaczone do transmisji sygnałów szeregowych RS232 w systemie Mosaic. Mechanizm o szerokości 2 modułów pozwala na łatwą integrację w standardowej rozdzielnicy z szyną TH35. Obudowa w kolorze białym zapewnia estetyczny wygląd w każdym wnętrzu.

• 9 styków D-SUB (żeńskie): Umożliwia podłączenie standardowego złącza RS232 do aparatury modułowej, idealne do komunikacji z programatorami, panelami HMI lub sterownikami PLC.
• Złącze śrubowe: Trwałe i bezpieczne przyłącze przewodów bez konieczności zaciskania wtyczki – ułatwia okablowanie w rozdzielnicy.
• 2 moduły (szer. 36 mm): Kompaktowy wymiar pozwala zaoszczędzić miejsce na szynie DIN, zachowując pełną funkcjonalność gniazda szeregowego.
• System Mosaic: Dedicated do ramek i uchwytów uniwersalnych Mosaic, zapewniający spójność wizualną i mechaniczną z pozostałą aparaturą.
• Kolor biały: Estetyczne wykończenie pasujące do nowoczesnych rozdzielnic i puszek natynkowych.

Zgodność z Normami

Produkt jest zgodny z wymaganiami dyrektyw Unii Europejskiej i posiada oznaczenie CE. Przeznaczony do montażu w systemie Mosaic, zaprojektowanym zgodnie z profilem szyny TH35 (DIN).

Zastosowanie

Gniazdo D-SUB 9-stykowe znajduje zastosowanie wszędzie tam, gdzie potrzebne jest wyprowadzenie interfejsu RS232 do szafy sterowniczej lub rozdzielnicy.

• Podłączenie programatora do sterownika PLC w celach konfiguracyjnych i diagnostycznych.
• Transmisja sygnałów szeregowych między urządzeniami automatyki budynkowej (np. panele HMI, sterowniki oświetlenia).
• Wyprowadzenie złącza RS232 z szafy sterowniczej do tymczasowego podłączania urządzeń pomiarowych.
• Budowa interfejsów komunikacyjnych w systemach alarmowych i monitoringu.

Wskazówki Montażowe

Montaż oraz podłączenie gniazda D-SUB może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przekrój przyłączanych przewodów należy dobrać do wymaganego obciążenia prądowego – zalecane dokręcenie zacisków momentem zgodnym z dokumentacją producenta. Przed montażem upewnij się, że obwód jest beznapięciowy.

FAQ

• Czy gniazdo jest podświetlane? Nie, produkt nie posiada podświetlenia LED. Jest to bierne gniazdo sygnałowe przeznaczone wyłącznie do transmisji danych.
• Jaki stopień ochrony (IP) ma to gniazdo? Podobnie jak standardowa aparatura modułowa montowana w rozdzielnicy, gniazdo charakteryzuje się stopniem ochrony IP20 – jest chronione przed ciałami stałymi o średnicy powyżej 12,5 mm, nie jest natomiast odporne na wilgoć.
• Czy można podłączyć standardowy kabel RS232 z wtyczką DB9? Tak, gniazdo posiada żeńskie złącze D-SUB 9-pinowe, które współpracuje z męskimi wtyczkami DB9 typowymi dla RS232. Połączenie należy wykonać za pomocą przewodów podłączonych do zacisków śrubowych zgodnie z oznaczeniem.
