Gniazdo BNC 75 1 moduł białe żeńskie, Mosaic | 078758 Legrand

Opis i Kluczowe Cechy

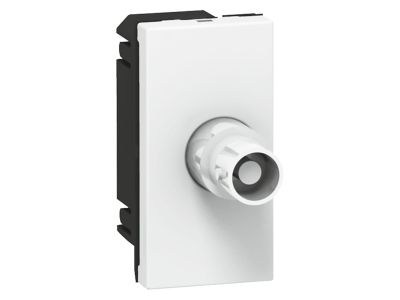

Gniazdo BNC 75Ω żeńskie w kolorze białym, przeznaczone do systemu Mosaic (symbol 078758). Umożliwia podłączanie sygnałów wideo i audio-stereo z odtwarzaczy DVD, kamer, magnetowidów itp. Dzięki impedancji 75 Ω zapewnia dopasowanie do standardowych torów wizyjnych, a maksymalna długość kabla 50 m (bez wzmacniacza) daje elastyczność przy instalacjach w obrębie jednego pomieszczenia. Zajmuje tylko 1 moduł, co oszczędza miejsce w rozdzielnicy lub ramce.

• Impedancja 75 Ω: gwarantuje właściwe dopasowanie sygnału w systemach wideo i audio-stereo, minimalizując odbicia i straty jakości.
• Maksymalna długość kabla 50 m: umożliwia prowadzenie połączeń na typowych dystansach w instalacjach domowych i biurowych bez konieczności stosowania wzmacniacza.
• 1 moduł (szerokość 17,5 mm): kompaktowa budowa pozwala na efektywne wykorzystanie miejsca na szynie DIN lub w ramce Mosaic.
• Złącze żeńskie BNC: standardowe dla urządzeń CCTV, monitorów, projektorów – łatwa integracja z istniejącą infrastrukturą.
• Kolorystyka biała: pasuje do estetyki białych ramek i osprzętu modułowego, zachowując spójny wygląd instalacji.

Zgodność z Normami

Gniazdo BNC Mosaic jest zaprojektowane zgodnie z ogólnymi wymaganiami europejskich norm dla osprzętu instalacyjnego oraz posiada oznaczenie CE. Jako element systemu Mosaic spełnia standardy jakości i bezpieczeństwa stosowane w produktach marki Legrand.

Zastosowanie

Gniazdo BNC 75Ω żeńskie znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne połączenie sygnałów wizyjnych lub audio-stereo w instalacjach niskoprądowych. Doskonale sprawdza się w:

• Systemach monitoringu CCTV – podłączenie kamer analogowych do rejestratorów lub monitorów.
• Instalacjach multimediach – łączenie odtwarzaczy DVD, magnetowidów, konsolek z telewizorami lub projektorami.
• Automatyce budynkowej – obsługa sygnałów wideo z domofonów i systemów wideobramofonowych.
• Stanowiskach laboratoryjnych i serwisowych – szybkie podłączanie sprzętu pomiarowego z wyjściem BNC.

Wskazówki Montażowe

Montaż gniazda BNC powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) lub odpowiednie kwalifikacje w zakresie instalacji niskoprądowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie DIN TH35 lub w ramce systemu Mosaic. Używaj kabla koncentrycznego RG59 o odpowiedniej impedancji (75 Ω) i długości nieprzekraczającej 50 m (jeśli nie przewidziano wzmacniacza). Dokręcaj śruby zacisków momentem zgodnym z dokumentacją producenta, a przewody prowadź z zachowaniem promieni gięcia kabla.

FAQ

• Czy gniazdo BNC wymaga specjalnego kabla? Tak, zalecamy stosowanie kabla koncentrycznego RG59 o impedancji 75 Ω – gwarantuje to prawidłowe przenoszenie sygnału wideo i audio-stereo.
• Jaka jest maksymalna długość kabla bez wzmacniacza? Producent podaje 50 m. Przy dłuższych trasach konieczne jest zastosowanie wzmacniacza sygnału wideo.
• Czy mogę montować to gniazdo w rozdzielnicy elektrycznej? Tak, gniazdo zajmuje 1 moduł i montuje się na szynie DIN TH35 (w systemie Mosaic). Należy jednak pamiętać, że jest to element obwodów niskoprądowych – nie wolno podłączać do niego napięcia sieciowego.
