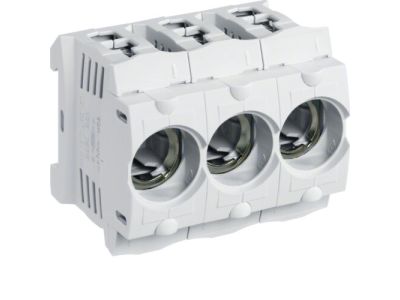

Gniazdo bezpiecznikowe z tworzywa D01/3 E14 3P SIS 16A 400VAC TS35 zaciski klatkowe 35mm2 | LD047 Hager

Opis i Kluczowe Cechy

Gniazdo bezpiecznikowe z tworzywa sztucznego typu D01/3 E14 3P SIS o prądzie znamionowym 16 A i napięciu 400 V AC, wyposażone w zaciski klatkowe umożliwiające podłączenie przewodów o przekroju do 35 mm². Przeznaczone do montażu na szynie TS35, zapewnia niezawodną ochronę przed skutkami zwarć i przeciążeń w instalacjach elektrycznych. Symbol katalogowy: LD047.

• Prąd znamionowy 16 A: Zabezpiecza obwody o obciążalności do 16 A, minimalizując ryzyko przegrzania i uszkodzenia przewodów.
• Napięcie znamionowe 400 V AC: Przystosowane do instalacji trójfazowych, pozwala na bezpieczną pracę w standardowych sieciach niskiego napięcia.
• Zaciski klatkowe 35 mm²: Umożliwiają pewne i trwałe podłączenie przewodów o dużym przekroju, co przekłada się na niską rezystancję połączeń i zmniejszone straty energii.
• Typ wkładki D01/3 z gwintem E14: Kompatybilne z powszechnie stosowanymi wkładkami topikowymi D01, co ułatwia wymianę i serwis.
• Obudowa z tworzywa sztucznego: Zapewnia izolację elektryczną i wytrzymałość mechaniczną, a montaż na szynie TS35 gwarantuje szybką instalację w rozdzielnicach.

Zgodność z Normami

Gniazdo bezpiecznikowe LD047 zaprojektowano zgodnie z obowiązującymi europejskimi normami bezpieczeństwa dla osprzętu instalacyjnego. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Gniazdo bezpiecznikowe D01/3 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach jako element zabezpieczający obwody przed zwarciami i przeciążeniami.

• Ochrona obwodów odbiorników przemysłowych i bytowych – w silnikach, oświetleniu, gniazdach wtyczkowych.
• Zabezpieczenie przed przeciążeniem w instalacjach trójfazowych – linie zasilające maszyny, piece, klimatyzatory.
• Stosowanie w rozdzielnicach budynków użyteczności publicznej, hal produkcyjnych i magazynów.
• Element zapasowy w systemach automatyki i sterowania – ochrona zasilania przekaźników, styczników, sterowników PLC.

Wskazówki Montażowe

Montaż gniazda bezpiecznikowego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (TS35). Przekrój podłączanych przewodów należy dobrać do prądu znamionowego zabezpieczenia (maks. 35 mm² w zaciskach klatkowych). Momenty dokręcające śrub – zgodnie z dokumentacją producenta.

FAQ

• Jakie wkładki bezpiecznikowe pasują do tego gniazda? Gniazdo jest przystosowane do wkładek topikowych typu D01 z gwintem E14 o prądzie znamionowym do 16 A.
• Jaki maksymalny przekrój przewodu można podłączyć? Zaciski klatkowe pozwalają na podłączenie przewodów o przekroju do 35 mm².
• Czy gniazdo posiada zabezpieczenie przed przypadkowym dotknięciem? Gniazdo montowane jest wewnątrz rozdzielnicy (typowe IP20 dla rozdzielnic), a dodatkową ochronę zapewnia obudowa izolacyjna. Montaż w rozdzielnicy jest warunkiem bezpiecznej eksploatacji.
