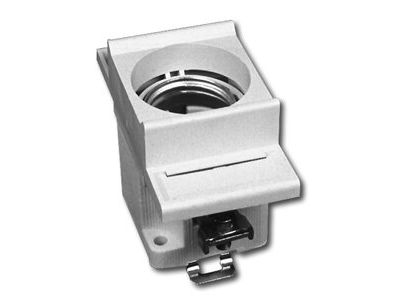

Gniazdo bezpiecznikowe na szynę TH35 E27 DII 25A 500V EZN 25-ZP | 002322016 Eti

Opis i Kluczowe Cechy

Gniazdo bezpiecznikowe EZN 25-ZP to profesjonalny element osprzętu elektroinstalacyjnego marki ETI, zaprojektowany do skutecznego zabezpieczania obwodów elektrycznych przed skutkami przeciążeń i zwarć. Urządzenie przystosowane jest do pracy z prądem znamionowym o natężeniu do 25A przy napięciu znamionowym 500V AC, co czyni je idealnym rozwiązaniem dla instalacji przemysłowych oraz domowych o podwyższonych wymaganiach technicznych. Konstrukcja gniazda opiera się na gwincie E27 (system DII), co gwarantuje kompatybilność ze standardowymi wkładkami topikowymi typu D.

• Solidne zaciski: Wyposażone w metalowe styki dolne i górne, które zapewniają niską rezystancję przejścia i stabilne połączenie przewodów.
• Trwała obudowa: Wykonana z materiałów odpornych na wysokie temperatury, co jest kluczowe podczas wystąpienia łuku elektrycznego przy przepaleniu wkładki.
• System mocowania: Przystosowane do montażu na standardowej szynie montażowej TH35 (DIN), co znacząco przyspiesza prace instalacyjne w rozdzielnicach.
• Bezpieczeństwo: Konstrukcja uniemożliwia przypadkowy dotyk części pod napięciem przy prawidłowo zamontowanej główce bezpiecznikowej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy IEC/EN 60269, co potwierdza jego niezawodność jako elementu ochrony instalacji niskiego napięcia. Posiada certyfikację CE, co dopuszcza go do stosowania w profesjonalnych systemach rozdziału energii na terenie całej Europy.

Zastosowanie

Gniazdo EZN 25-ZP znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest selektywność zabezpieczeń oraz wysoka zdolność zwarciowa. Jest to rozwiązanie szczególnie cenione w:

• Rozdzielnicach głównych i piętrowych w budownictwie mieszkaniowym.
• Układach sterowania maszyn i automatyki przemysłowej.
• Zabezpieczeniach obwodów odbiorczych o charakterze indukcyjnym i rezystancyjnym.
• Modernizacjach starszych typów instalacji, gdzie wymagana jest wymiana osprzętu na nowy, zgodny z aktualnymi standardami montażowymi.

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzony przez wykwalifikowanego elektryka. Gniazdo należy zatrzasnąć na szynie TH35, upewniając się, że mechanizm mocujący trzyma stabilnie. Przewody należy odizolować na odpowiednią długość i wprowadzić do zacisków, dbając o odpowiedni moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków. Wkładkę bezpiecznikową należy umieścić w główce bezpiecznikowej, a następnie wkręcić ją w gniazdo do momentu uzyskania pełnego styku elektrycznego. Należy pamiętać o doborze odpowiedniej wkładki kalibrującej, jeśli wymaga tego specyfika instalacji.

FAQ

• Czy gniazdo zawiera główkę bezpiecznikową w zestawie? Opis dotyczy podstawy (gniazda) bezpiecznikowego; główka bezpiecznikowa oraz wkładka topikowa są elementami wymiennymi i należy je dobrać oddzielnie zgodnie z prądem znamionowym obwodu.
• Na jaką szynę pasuje to gniazdo? Model EZN 25-ZP jest dedykowany do montażu na standardowej szynie montażowej TH35, znanej również jako szyna DIN.
• Jakie jest maksymalne napięcie pracy? Gniazdo jest certyfikowane do pracy przy napięciu znamionowym do 500V AC.
• Czy można stosować wkładki o mniejszym prądzie niż 25A? Tak, w gnieździe E27 można stosować wkładki o mniejszym prądzie znamionowym (np. 10A, 16A, 20A), pod warunkiem zastosowania odpowiednich wstawek kalibrujących.
