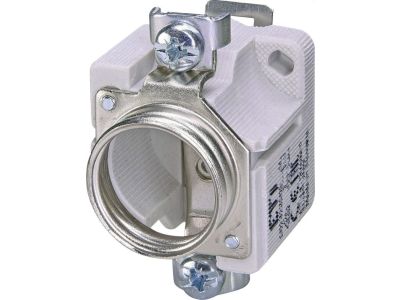

Gniazdo bezpiecznikowe na szynę TH35 E27 DII 25A 500V EZN 25 | 002322009 Eti

Opis i Kluczowe Cechy

Gniazdo bezpiecznikowe E27 DII 25A 500V na szynę TH35 to niezbędny element w instalacjach elektrycznych wymagających zabezpieczenia obwodów za pomocą wkładek bezpiecznikowych. Zaprojektowane do montażu na standardowej szynie TH35, gniazdo umożliwia szybkie i pewne podłączenie przewodów oraz mocowanie wkładki bezpiecznikowej o prądzie znamionowym do 25A i napięciu 500V. Zaciski metalowe zapewniają niską rezystancję styku, co minimalizuje straty energii i ryzyko przegrzewania.

• Prąd znamionowy 25A i napięcie 500V: Zapewniają niezawodną ochronę obwodów o średnim obciążeniu, zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego.
• Montaż na szynie TH35: Umożliwia szybki i estetyczny montaż w rozdzielnicach, szafach sterowniczych i tablicach elektrycznych zgodnych z normą IEC 60715.
• Zaciski metalowe (górne i dolne): Gwarantują stabilne połączenie z przewodami o odpowiednim przekroju, eliminując luźne styki i ryzyko iskrzenia.
• Gwint E27 DII: Standardowy rozmiar wkładek bezpiecznikowych umożliwiający kompatybilność z powszechnie stosowanymi bezpiecznikami typu DII.
• Wytrzymała konstrukcja: Odporna na drgania i korozję – idealna do zastosowań w środowiskach przemysłowych i warsztatowych.

Zgodność z Normami

Gniazdo bezpiecznikowe spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, w tym normy EN 60269-1, EN 60947-3 oraz dyrektywy niskonapięciowej LVD 2014/35/EU. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi standardami.

Zastosowanie

Gniazdo bezpiecznikowe E27 DII 25A 500V na szynę TH35 znajduje zastosowanie w instalacjach elektrycznych wymagających grupowego zabezpieczenia obwodów za pomocą wkładek bezpiecznikowych.

• Rozdzielnice i tablice elektryczne w budynkach mieszkalnych i komercyjnych.
• Szafy sterownicze w instalacjach przemysłowych i maszynach.
• Ochrona obwodów oświetleniowych, gniazd wtykowych oraz zasilania urządzeń o średnim poborze mocy.
• Instalacje, w których wymagana jest szybka wymiana wkładek bezpiecznikowych bez konieczności demontażu całego osprzętu.

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na szynie TH35, upewniając się, że zaciski są odpowiednio dokręcone (zalecany moment dokręcania wg dokumentacji producenta). Przewody należy podłączać do zacisków górnych i dolnych, zachowując odpowiedni przekrój zgodny z prądem znamionowym. Wkładkę bezpiecznikową należy dobierać zgodnie z charakterystyką chronionego obwodu. Po montażu konieczne jest sprawdzenie poprawności połączeń i zabezpieczeń.

FAQ

• Jakie wkładki bezpiecznikowe pasują do gniazda? Gniazdo przeznaczone jest do wkładek bezpiecznikowych typu DII o prądzie znamionowym do 25A i napięciu 500V.
• Czy gniazdo może być stosowane w instalacjach zewnętrznych? Gniazdo nie posiada stopnia ochrony IP określonego w danych – przeznaczone jest do suchych pomieszczeń wewnętrznych.
• Jakie przewody można podłączyć do zacisków? Zaciski gniazda pozwalają na podłączenie przewodów miedzianych o odpowiednim przekroju, dostosowanym do prądu znamionowego 25A (zalecany minimalny przekrój to 2,5 mm²).
