Gniazdo bezpiecznikowe na szynę 3P 63A D02 400V DIN D02N/3-K E18 | 002222021 Eti

Opis i Kluczowe Cechy

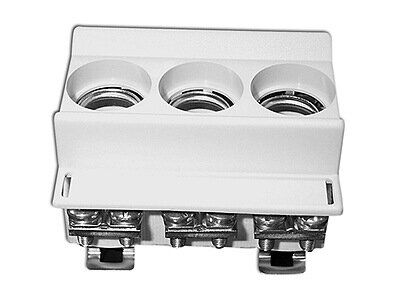

Gniazdo bezpiecznikowe D02N/3-K E18 marki ETI to zaawansowany komponent elektroinstalacyjny zaprojektowany do ochrony obwodów elektrycznych przed skutkami zwarć i przeciążeń. Urządzenie charakteryzuje się konstrukcją trójbiegunową (3P), co pozwala na jednoczesne zabezpieczenie trzech faz w układach zasilania. Prąd znamionowy wynoszący 63A oraz napięcie znamionowe 400V AC sprawiają, że jest to rozwiązanie dedykowane do wymagających instalacji o dużym obciążeniu. Kluczową zaletą produktu jest jego modułowa budowa o szerokości zaledwie 9 mm na moduł, co w połączeniu z wysokością 66 mm pozwala na bezproblemowy montaż w kompaktowych skrzynkach rozdzielczych o głębokości montażowej od 80 mm. Gniazdo zostało przystosowane do współpracy z wkładkami bezpiecznikowymi typu D02 (gwint E18), zapewniając pewny styk elektryczny i minimalizację strat mocy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania normy IEC/EN 60269, co gwarantuje pełną zamienność wkładek bezpiecznikowych oraz powtarzalność parametrów technicznych. Zastosowanie wysokiej jakości materiałów izolacyjnych zapewnia odpowiedni stopień ochrony oraz odporność na wysokie temperatury występujące podczas przepływu prądów zwarciowych. Dzięki certyfikacji ETI, gniazdo D02N/3-K jest dopuszczone do użytku w profesjonalnych instalacjach przemysłowych oraz budownictwie użyteczności publicznej.

Zastosowanie

Gniazdo bezpiecznikowe ETI znajduje szerokie zastosowanie w sektorze elektroenergetycznym, w tym:

• Instalacyjne urządzenia rozdzielcze: Jako główne lub pomocnicze zabezpieczenie w rozdzielnicach modułowych.
• Budownictwo mieszkaniowe: Ochrona pionów zasilających oraz obwodów o dużym poborze mocy, takich jak zasilanie kotłów czy płyt indukcyjnych.
• Przemysł: Zabezpieczanie maszyn, urządzeń technologicznych oraz układów sterowania wymagających niezawodnej ochrony topikowej.
• Infrastruktura: Systemy oświetlenia zewnętrznego i zasilania tymczasowego.

Wskazówki Montażowe

Montaż gniazda odbywa się na standardowej szynie montażowej DIN (TH35), co zapewnia szybkość i stabilność instalacji. Podczas prac montażowych należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapobiec przegrzewaniu się styków (zaleca się stosowanie wkrętaków dynamometrycznych).
• Wymiana wstawek: Dzięki specjalnemu kluczowi do wstawek kalibrowych, istnieje techniczna możliwość wymiany wstawek pod napięciem, co znacząco skraca czas przestojów serwisowych (przy zachowaniu odpowiednich procedur BHP).
• Głębokość zabudowy: Niska wysokość profilu (66 mm) umożliwia montaż w płytkich rozdzielnicach o głębokości 80 mm, co jest kluczowe przy modernizacji starych instalacji.

FAQ

• Czy gniazdo współpracuje z wkładkami D01? Gniazdo posiada gwint E18 dedykowany dla systemu D02. Do montażu wkładek D01 (E14) wymagane jest zastosowanie odpowiednich tulejek redukcyjnych.
• Jaka jest szerokość całkowita urządzenia? Konstrukcja modułowa opiera się na module 9 mm, co pozwala na optymalne zagospodarowanie miejsca na szynie DIN.
• Czy produkt posiada wkładki w zestawie? Nie, wkładki bezpiecznikowe oraz wstawki kalibrowe należy dokupić osobno, dopasowując je do prądu znamionowego chronionego odbiornika.
