Gniazdo bezpiecznikowe na szynę 1P 16A D01 400V DIN D01N-K E14 | 002221011 Eti

Opis i Kluczowe Cechy

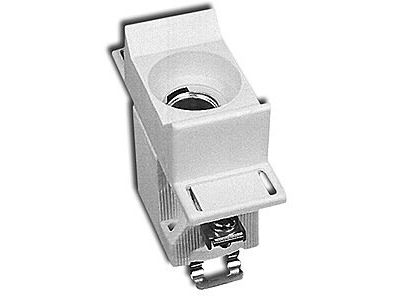

Gniazdo bezpiecznikowe D01N-K E14 marki ETI to zaawansowany komponent elektroinstalacyjny, zaprojektowany z myślą o precyzyjnym zabezpieczaniu obwodów przed skutkami zwarć i przeciążeń. Urządzenie charakteryzuje się unikalną, modułową konstrukcją o szerokości zaledwie 9 mm, co pozwala na znaczną oszczędność miejsca na szynie montażowej TH-35 (DIN). Dzięki wysokości wynoszącej 66 mm, gniazdo jest w pełni kompatybilne z płytkimi skrzynkami rozdzielczymi o głębokości montażowej od 80 mm, co czyni je niezwykle uniwersalnym rozwiązaniem w nowoczesnych instalacjach.

• Prąd znamionowy 16A: Pozwala na bezpieczną pracę w obwodach o standardowym obciążeniu, zapewniając stabilność zasilania.
• Napięcie znamionowe 400V: Gwarantuje bezpieczną eksploatację w trójfazowych i jednofazowych sieciach prądu przemiennego.
• Gwint E14: Standardowe gniazdo przystosowane do wkładek bezpiecznikowych typu D01.
• Kompaktowe wymiary: Szerokość 0,5 modułu (9 mm) umożliwia zagęszczenie aparatury w rozdzielnicy.
• Wymiana pod napięciem: Specjalna konstrukcja pozwala na bezpieczną wymianę wstawek kalibrowych przy użyciu dedykowanego klucza, nawet gdy system jest pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu bezpiecznikowego niskiego napięcia. Spełnienie tych standardów gwarantuje wysoką wytrzymałość dielektryczną oraz odporność na udary prądowe. Gniazdo posiada certyfikację CE, co potwierdza jego bezpieczeństwo użytkowania w instalacjach domowych oraz przemysłowych na terenie Unii Europejskiej.

Zastosowanie

Gniazdo bezpiecznikowe ETI D01N-K znajduje szerokie zastosowanie w sektorze elektroenergetycznym. Jest idealnym wyborem do:

• Instalacyjnych urządzeń rozdzielczych: Gdzie kluczowa jest optymalizacja miejsca i przejrzystość okablowania.
• Budownictwa mieszkaniowego: Jako skuteczne zabezpieczenie obwodów gniazd wtykowych i oświetleniowych.
• Przemysłu: W szafach sterowniczych i rozdzielnicach technologicznych, gdzie wymagana jest wysoka niezawodność i łatwość serwisowania.
• Modernizacji istniejących systemów: Dzięki małym gabarytom pozwala na rozbudowę starych rozdzielnic o nowe punkty zabezpieczające.

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Dzięki wysokości 66 mm, gniazdo mieści się w rozdzielnicach o głębokości 80 mm, co ułatwia prowadzenie przewodów za aparaturą. Do wymiany wstawek kalibrowych zaleca się stosowanie wyłącznie oryginalnego klucza ETI, co zapewnia bezpieczeństwo operatora i chroni gniazdo przed uszkodzeniem mechanicznym.

FAQ

• Czy gniazdo pasuje do standardowych bezpieczników D01? Tak, gniazdo posiada gwint E14 i jest w pełni kompatybilne z wkładkami topikowymi systemu D01 o prądzie znamionowym do 16A.
• Czy mogę zamontować to gniazdo w małej rozdzielni natynkowej? Tak, dzięki wysokości 66 mm gniazdo mieści się w większości standardowych obudów o głębokości od 80 mm wzwyż.
• Czy wymiana wstawek kalibrowych wymaga wyłączenia zasilania? Konstrukcja gniazda umożliwia wymianę wstawek pod napięciem przy użyciu specjalnego klucza izolowanego, co minimalizuje przestoje w pracy instalacji.
