Opis i Kluczowe Cechy

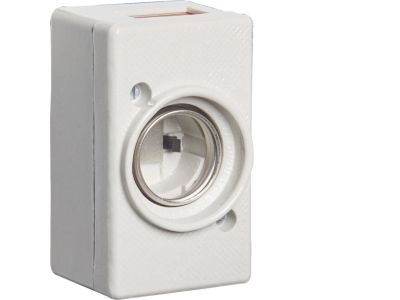

Gniazdo bezpiecznikowe ceramiczne DIII E33, symbol LE33KPS, przeznaczone do montażu na płycie. Wyposażone w zaciski pałąkowe umożliwiające podłączenie przewodów o przekroju do 10 mm². Parametry znamionowe: prąd 63 A i napięcie 500 V – zapewniają bezpieczną i niezawodną pracę w obwodach o wysokim obciążeniu i podwyższonym napięciu. Konstrukcja jednobiegunowa (1P).

• Prąd znamionowy 63 A: umożliwia obsługę obwodów o znacznym poborze mocy przy zachowaniu marginesu bezpieczeństwa przed przeciążeniem.
• Napięcie znamionowe 500 V: przeznaczone do instalacji o podwyższonym napięciu, odpowiednie dla aplikacji przemysłowych i dużych rozdzielnic.
• Zaciski pałąkowe do 10 mm²: ułatwiają pewne i trwałe połączenie przewodów o dużym przekroju, minimalizując ryzyko poluzowania.
• Obudowa ceramiczna DIII E33: zapewnia wysoką odporność termiczną i izolacyjność, niezbędną przy pracy z wkładkami bezpiecznikowymi starego standardu DIN.
• Montaż na płycie: umożliwia stabilne i sztywne mocowanie w rozdzielnicach, szafach sterowniczych i tablicach bezpiecznikowych.

Zgodność z Normami

Produkt jest zgodny z ogólnymi wymaganiami norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach elektrycznych wykonanych zgodnie z obowiązującymi przepisami i normami krajowymi. Szczegółowe dane dotyczące konkretnych norm nie zostały podane przez producenta – gniazdo należy stosować zgodnie z przeznaczeniem i dokumentacją techniczną.

Zastosowanie

Gniazdo bezpiecznikowe ceramiczne LE33KPS znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i niezawodne zabezpieczenie obwodów przed przeciążeniem i zwarciem. Idealnie sprawdza się w systemach dystrybucji energii o dużych prądach i podwyższonym napięciu.

• Zabezpieczenie linii zasilających w rozdzielnicach głównych i podrozdzielniach instalacji przemysłowych.
• Ochrona obwodów odbiorników o dużym poborze mocy (silniki, piece, nagrzewnice, kompresory).
• Modernizacja istniejących instalacji z wymianą wkładek bezpiecznikowych w standardzie DIII.
• Stosowanie w szafach sterowniczych, w których wymagany jest montaż na płycie, a nie na szynie DIN.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy gnieździe bezpiecznikowym mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Gniazdo przeznaczone jest do mocowania na płycie (nie na szynie DIN). Przewody należy starannie odizolować i zacisnąć w zaciskach pałąkowych, zachowując moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów musi być dobrany do prądu znamionowego 63 A oraz warunków obciążenia. Obudowa ceramiczna jest krucha – unikać nadmiernych naprężeń mechanicznych podczas montażu.

FAQ

• Jakie wkładki bezpiecznikowe pasują do tego gniazda? Gniazdo jest przystosowane do wkładek bezpiecznikowych wielkości DIII, oznaczonych symbolem E33 (średnica 33 mm), powszechnie stosowanych w instalacjach przemysłowych i starych rozdzielnicach.
• Czy gniazdo można zamontować na szynie DIN? Nie – zgodnie z nazwą produkt przeznaczony jest do montażu na płycie. Nie posiada zaczepów ani adaptera do szyny TH35.
• Jaki jest stopień ochrony IP tego gniazda? Producent nie podał stopnia ochrony. Gniazdo należy instalować w suchych, zamkniętych wnętrzach rozdzielnic lub szaf sterowniczych, chroniąc je przed wilgocią i zanieczyszczeniami.
