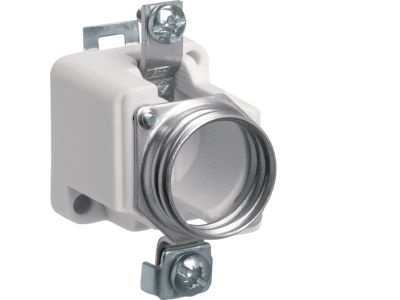

Gniazdo bezpiecznikowe ceramiczne DII E27 1P 25A 500V TS35 zaciski śrubowe M5 pałąkowe 25mm2 | LE27K-KS Hager

Opis i Kluczowe Cechy

Gniazdo bezpiecznikowe ceramiczne DII E27 o symbolu LE27K-KS to jednobiegunowa podstawa przeznaczona do montażu na szynie TS35. Zaprojektowane do pracy przy prądzie 25 A i napięciu 500 V, wyposażone w zaciski śrubowe M5 pałąkowe umożliwiające podłączenie przewodów o przekroju do 25 mm². Ceramiczny korpus zapewnia wysoką izolacyjność i odporność termiczną, co przekłada się na bezpieczną eksploatację w instalacjach przemysłowych i energetyce zawodowej.

• Prąd znamionowy 25 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków – idealne do zasilania odbiorników o dużym poborze mocy.
• Napięcie znamionowe 500 V: Gwarantuje niezawodną izolację i bezpieczeństwo w instalacjach o podwyższonym napięciu, typowych dla energetyki zawodowej i przemysłu.
• Ceramiczna podstawa DII (E27): Doskonała odporność na wysoką temperaturę oraz właściwości izolacyjne zapewniają trwałość i stabilność nawet w trudnych warunkach pracy.
• Zaciski śrubowe M5 pałąkowe 25 mm²: Ułatwiają szybkie i pewne podłączenie przewodów o dużym przekroju, minimalizując spadki napięcia i ryzyko luzowania się połączeń.
• Montaż na szynie TS35 (TH35): Umożliwia szybkie instalowanie w rozdzielnicach modułowych, bez konieczności stosowania dodatkowych uchwytów – oszczędność czasu i miejsca w szafie.

Zgodność z Normami

Gniazdo bezpiecznikowe LE27K-KS zostało zaprojektowane zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymagań Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności. Wszelkie parametry techniczne odpowiadają wymogom stawianym podstawom bezpiecznikowym stosowanym w energetyce zawodowej i przemyśle.

Zastosowanie

Gniazdo bezpiecznikowe ceramiczne DII E27 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa obwodów elektrycznych. Sprawdzi się w instalacjach sterowania, rozdzielnicach głównych oraz w systemach automatyki.

• Ochrona obwodów odbiorczych w energetyce zawodowej – zabezpieczenie linii zasilających transformatory, silniki czy piece przemysłowe.
• Instalacje w zakładach przemysłowych – ochrona maszyn, urządzeń produkcyjnych i linii technologicznych przed skutkami przeciążeń i zwarć.
• Rozdzielnice budynkowe i automatyka budynkowa – zabezpieczenie instalacji oświetleniowych, siłowych oraz sterowania w obiektach użyteczności publicznej i komercyjnych.
• Systemy dystrybucji energii w stacjach transformatorowych i węzłach energetycznych – jako podstawa bezpiecznikowa dla wkładek DII o prądzie do 25 A.

Wskazówki Montażowe

Montaż gniazda bezpiecznikowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP (do 1 kV lub powyżej – zgodnie z zakresem obowiązków). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające i upewnić się, że obwód jest bezpieczny. Urządzenie przeznaczone jest do montażu na szynie nośnej TH35 (TS35) zgodnie z normą DIN. Momenty dokręcania zacisków śrubowych należy stosować zgodnie z dokumentacją producenta. Przekrój podłączanych przewodów musi być dobrany do prądu znamionowego zabezpieczenia (maks. 25 mm²). Zaleca się stosowanie wkładek bezpiecznikowych DII z gwintem E27.

FAQ

• Jaki typ bezpiecznika pasuje do tego gniazda? Gniazdo jest przystosowane do bezpieczników ceramicznych typu DII z gwintem E27 (tzw. "butelkowych") o prądzie do 25 A i napięciu do 500 V.
• Czy do gniazda można podłączyć przewód o przekroju większym niż 25 mm²? Nie. Maksymalny przekrój przewodu dla zacisków M5 pałąkowych wynosi 25 mm². Stosowanie grubszych przewodów może uniemożliwić prawidłowe dokręcenie i spowodować przegrzewanie połączenia.
• Czy gniazdo posiada wskaźnik zadziałania bezpiecznika? Gniazdo LE27K-KS nie zawiera własnego wskaźnika. Można w nim stosować bezpieczniki DII z górnym wskaźnikiem zadziałania – ich widoczność w tej podstawie jest dobra, co ułatwia szybką lokalizację przepalonej wkładki.
