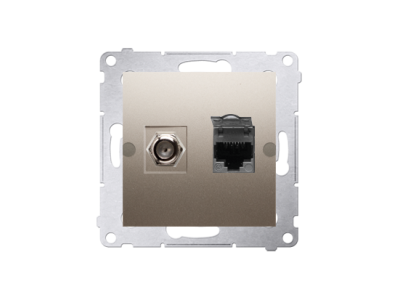

Gniazdo antenowe typu "F" + RJ45 kat.6 (moduł), złoty mat DASFRJ45.01/44 Simon 54 | DASFRJ45.01/44 Kontakt Simon

Alternatywny kod produktu: WMDA-0510xx-044

Opis i Kluczowe Cechy

Gniazdo antenowe typu „F” zintegrowane z gniazdem RJ45 kategorii 6 od renomowanego producenta Simon (symbol DASFRJ45.01/44) to modułowy element systemu łączników Simon 54. Łączy w jednym urządzeniu dwa niezależne tory transmisji sygnału – koncentryczny (antenowy) i miedziany (sieci LAN). Dzięki wykończeniu w kolorze złoty mat gniazdo idealnie komponuje się z nowoczesnymi aranżacjami wnętrz.

• Złącze antenowe typu F: dedykowane do podłączenia kabli koncentrycznych, stosowanych w instalacjach telewizyjnych i satelitarnych.
• Gniazdo RJ45 kategorii 6: zapewnia niezawodną transmisję danych w sieciach Ethernet o wysokiej przepustowości, odpowiednią dla aplikacji wymagających stabilnego połączenia.
• Moduł systemu Simon 54: przeznaczony do montażu w ramkach serii 54, co ułatwia estetyczne i funkcjonalne zabudowanie w standardowej instalacji podtynkowej.
• Kolor złoty mat: nadaje elegancki wygląd, dopasowując się do nowoczesnych paneli i ściennych osłon.
• Kompaktowa forma modułu: pozwala na oszczędność miejsca i proste łączenie z innymi elementami tej samej serii (np. gniazdami zasilania, łącznikami).

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami dla osprzętu instalacyjnego oraz standardem transmisji danych kategorii 6. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe informacje o normach dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Gniazdo DASFRJ45.01/44 sprawdza się wszędzie tam, gdzie potrzebne jest jednoczesne podłączenie urządzeń antenowych i sieci lokalnej w jednym punkcie. Zastosowanie obejmuje zarówno budynki mieszkalne, jak i komercyjne:

• Instalacje telewizji naziemnej, satelitarnej (DVB-T/DVB-S) – złącze F do kabla koncentrycznego.
• Sieć komputerowa LAN – gniazdo RJ45 kat.6 dla komputerów, routerów, switchy.
• Systemy hybrydowe (np. Smart TV wymagające połączenia antenowego i internetowego) – jeden moduł zamiast dwóch oddzielnych.
• Modernizacja istniejących obudów – moduł pasuje do ramek Simon 54, ułatwiając wymianę bez ingerencji w tynk.

Wskazówki Montażowe

Montaż należy powierzyć osobie posiadającej odpowiednie kwalifikacje (uprawnienia SEP w przypadku instalacji elektrycznych) lub wykwalifikowanemu instalatorowi sieci antenowych i strukturalnych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie (jeżeli w pobliżu występują przewody pod napięciem) oraz upewnij się, że kable antenowe i sieciowe są odłączone od urządzeń aktywnych. Moduł przeznaczony jest do montażu w standardowej puszce podtynkowej z wykorzystaniem dedykowanej ramki Simon 54. Przekroje przewodów i siłę dokręcania śrub dobieraj zgodnie z dokumentacją producenta – zwykle zaleca się moment 0,4–0,6 Nm dla zacisków RJ45 (kat.6) oraz dokręcenie złącza F kluczem dynamometrycznym (jeśli wymagane). Po montażu sprawdź ciągłość i poprawność połączeń miernikiem sieciowym.

FAQ

• Czy gniazdo jest wyposażone w podświetlenie? Nie, gniazdo antenowe + RJ45 nie posiada podświetlenia ani wbudowanego wskaźnika.
• Jaki jest stopień ochrony IP tego modułu? Producent nie podaje stopnia ochrony – moduł przeznaczony jest do montażu wewnątrz pomieszczeń suchych, w standardowych warunkach instalacyjnych.
• Czy mogę używać gniazda do jednoczesnego przesyłu sygnału antenowego i danych? Tak, gniazdo zawiera dwa niezależne tory – złącze F dla sygnałów antenowych oraz złącze RJ45 kat.6 dla sieci LAN. Mogą być one używane równocześnie.
