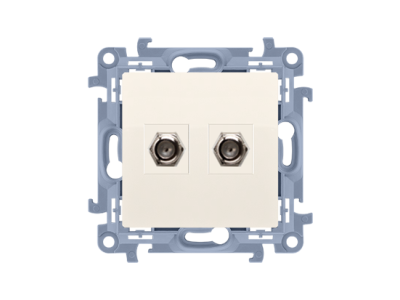

Gniazdo antenowe typu F podwójne, krem CASF2.01/41 Simon 10 | CASF2.01/41 Kontakt Simon

Alternatywny kod produktu: wc-asf2xxx-01-41xx

Opis i Kluczowe Cechy

Gniazdo antenowe typu F podwójne w kolorze kremowym Simon 10, oznaczone symbolem CASF2.01/41, to element przeznaczony do stosowania w antenowych instalacjach indywidualnych, zbiorczych oraz w systemach telewizji kablowej. Umożliwia przyłączanie urządzeń abonenckich, takich jak odbiorniki TV, magnetowidy czy odbiorniki radiofoniczne. Podwójne złącze typu F zapewnia wygodną możliwość podłączenia dwóch urządzeń jednocześnie.

• Podwójne złącze typu F: Pozwala na jednoczesne podłączenie dwóch urządzeń abonenckich bez konieczności stosowania rozgałęźników, co ułatwia aranżację instalacji.
• Kolor kremowy (Simon 10): Estetyczne wykończenie pasujące do standardowych osprzętów elektroinstalacyjnych, co zapewnia spójny wygląd w pomieszczeniu.
• Przeznaczenie do instalacji antenowych: Dedykowany do sieci indywidualnych, zbiorczych i telewizji kablowej, gwarantuje kompatybilność z typowym okablowaniem i złączami F.
• Łatwy montaż: Konstrukcja umożliwia szybkie i pewne podłączenie kabla koncentrycznego z końcówką F bez potrzeby specjalistycznych narzędzi (zacisk ręczny).

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE. Został zaprojektowany z myślą o bezpiecznym użytkowaniu w instalacjach antenowych i telewizji kablowej. (Szczegółowe numery norm nie są podane w danych producenta).

Zastosowanie

Gniazdo antenowe typu F podwójne znajduje zastosowanie w instalacjach odbioru sygnału telewizyjnego i radiowego. Dzięki podwójnemu złączu umożliwia elastyczne podłączenie odbiorników w różnych konfiguracjach.

• Podłączanie odbiornika telewizyjnego i magnetowidu/nagrywarki w jednym gnieździe.
• W instalacjach zbiorczych (np. w blokach mieszkalnych) jako gniazdo abonenckie z możliwością rozdzielenia sygnału na dwa urządzenia.
• W systemach telewizji kablowej do przyłączania dekoderów i odbiorników.
• W indywidualnych instalacjach antenowych – do podłączenia radia i telewizora.

Wskazówki Montażowe

Montaż i podłączenie gniazda antenowego powinny być wykonane przez wykwalifikowanego instalatora posiadającego odpowiednie uprawnienia (np. SEP) oraz znajomość zasad wykonywania instalacji antenowych. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie (jeśli gniazdo znajduje się w pobliżu instalacji elektrycznej). Kabel koncentryczny z końcówką F należy wkręcić ręcznie na złącze gniazda dokręcając z wyczuciem – nie używać siły ani narzędzi mogących uszkodzić gwint. Producent nie podaje konkretnego momentu dokręcania, należy kierować się zasadą pewnego, ale nie nadmiernego docisku. Przekrój i typ kabla muszą być zgodne z wymaganiami instalacji antenowej (zazwyczaj 75 Ω). Gniazdo montuje się w standardowej puszce instalacyjnej (Ø 60 mm) za pomocą rozety lub ramki – sposób mocowania zależny od systemu osprzętu Simon 10.

FAQ

• Czy gniazdo jest odpowiednie do telewizji naziemnej DVB-T? Tak, gniazdo typu F jest standardowym złączem stosowanym w instalacjach antenowych DVB-T, DVB-C oraz DVB-S (po odpowiednim przejściówce). Pasmo przenoszenia złącza F obejmuje zakres typowych częstotliwości telewizyjnych i radiowych.
• Czy do montażu potrzebne są specjalne narzędzia? Nie, końcówka F na kablu koncentrycznym jest wkręcana ręcznie w gniazdo. Do zacisku końcówki na kablu można użyć uniwersalnego narzędzia do zaciskania złączy F, ale samo wkręcenie nie wymaga narzędzi.
• Jaki jest stopień ochrony IP tego gniazda? Producent nie podaje stopnia ochrony IP. Gniazdo jest przeznaczone do montażu wewnątrz pomieszczeń (typowe warunki suche), nie należy stosować go w miejscach narażonych na wilgoć lub bezpośrednie działanie wody.
