Gniazdo antenowe TV-RD-SAT-SAT, końcowe | 753056 Legrand

Opis i Kluczowe Cechy

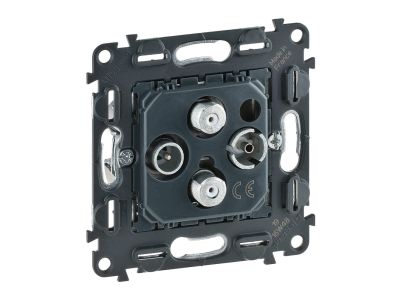

Gniazdo antenowe TV-RD-SAT-SAT, końcowe (symbol 753056) z serii Valena In'Matic, przeznaczone do odbioru sygnałów telewizyjnych, radiowych i satelitarnych. Dzięki szerokim zakresom częstotliwości obsługuje zarówno pasma VHF/UHF (5–68 MHz i 120–862 MHz), jak i pasmo SAT (950–2400 MHz), co pozwala na podłączenie odbiorników TV, radia oraz konwerterów satelitarnych w jednym punkcie instalacji. Gniazdo wyposażono w metalowy uchwyt montażowy oraz transparentną osłonę przeciwpyłową, zwiększającą trwałość i estetykę w standardowych puszkach instalacyjnych.

• Zakres TV 5–68 MHz i 120–862 MHz: Obsługa sygnałów telewizji analogowej i cyfrowej (DVB-T/T2) w pełnym paśmie nadawczym – gwarancja wyraźnego obrazu i stabilnego odbioru multipleksów.
• Zakres SAT 950–2400 MHz: Kompatybilność z konwerterami satelitarnymi standardu LNB – umożliwia odbiór programów z wielu satelitów (np. Hot Bird, Astra) w instalacjach indywidualnych i zbiorczych.
• Zakres radiowy 87.5–108 MHz: Dedykowane pasmo UKF dla odbioru stacji radiowych – jedna końcówka do kompleksowego zestawu RTV.
• Gniazdo końcowe (terminujące): Zapewnia prawidłową impedancję 75 Ω i eliminuje odbicia sygnału w linii – niezbędne przy budowie sieci dystrybucyjnych z rozgałęźnikami.
• Metalowy uchwyt montażowy i osłona przeciwpyłowa: Trwałe mocowanie w puszce oraz ochrona styków przed kurzem – wydłuża żywotność połączeń w warunkach domowych i biurowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących osprzętu instalacyjnego oraz posiada oznakowanie CE. Gniazdo zaprojektowano zgodnie ze standardami branży telekomunikacyjnej i RTV, co gwarantuje bezpieczne użytkowanie w sieciach niskonapięciowych oraz zgodność z wymogami kompatybilności elektromagnetycznej.

Zastosowanie

Gniazdo antenowe TV-RD-SAT-SAT końcowe znajduje zastosowanie w instalacjach odbiorczych sygnałów telewizyjnych, radiowych i satelitarnych. Doskonale sprawdza się zarówno w pojedynczych punktach abonenckich, jak i w rozbudowanych sieciach multiswitchowych.

• Podłączenie telewizora i radia w jednym gnieździe – oszczędność miejsca i kabli.
• Zasilanie konwertera satelitarnego (LNB) przez kabel koncentryczny (jeśli instalacja zasilana z odbiornika) – obsługa tunerów SAT.
• Stosowanie w hotelach, biurach i mieszkaniach jako gniazdo końcowe w linii odgałęźnej.
• Rozbudowa istniejącej instalacji RTV o dodatkowy punkt odbioru sygnałów TV i SAT.

Wskazówki Montażowe

Montaż gniazda antenowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie (jeśli instalacja zawiera wzmacniacze lub zasilacze LNB). Gniazdo montuje się w standardowej puszce instalacyjnej (Ø 60 mm) za pomocą dołączonego metalowego uchwytu – wkrętami lub pazurkami. Kabel koncentryczny należy zakończyć wtykiem typu F lub IEC (zgodnym z systemem), a ekran połączyć z metalowym korpusem gniazda. Nie wolno przekraczać maksymalnego momentu dokręcania śrub – należy postępować zgodnie z dokumentacją producenta. Przekrój żyły kabla i długość odcinka muszą być dostosowane do charakterystyki sygnału (tłumienie w kablu).

FAQ

• Czy to gniazdo jest przelotowe czy końcowe? To gniazdo końcowe (terminujące) – przeznaczone jako ostatnie w linii odgałęźnej. Zapewnia impedancję 75 Ω i nie posiada wyjścia na kolejne gniazda. Do budowy łańcucha gniazd należy stosować modele przelotowe.
• Czy gniazdo ma wbudowane podświetlenie LED? Nie. Gniazdo TV-RD-SAT-SAT nie posiada podświetlenia – jego konstrukcja skupia się wyłącznie na transmisji sygnałów wysokiej częstotliwości. Ewentualna dioda LED mogłaby zakłócać odbiór.
• Z jakimi ramkami jest kompatybilne? Gniazdo jest przeznaczone do ramek serii Valena Allure (należy dobrać odpowiedni model ramki zgodnie z tabelą doboru producenta). Można je również montować w standardowych ramkach innych systemów, jeśli pasują wymiary mechanizmu (moduł 45×45 mm).
