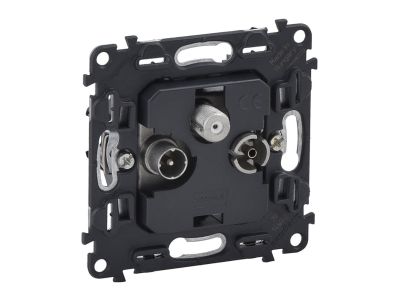

Gniazdo antenowe TV-RD-SAT, przelotowe 14dB, mechanizm, Valena Allure | 753065 Legrand

Opis i Kluczowe Cechy

Gniazdo antenowe TV-RD-SAT przeznaczone do odbioru sygnałów telewizyjnych, radiowych i satelitarnych. Mechanizm z serii Valena Allure o tłumieniu 14 dB, wyposażony w metalowy uchwyt montażowy oraz transparentną osłonę przeciwpyłową. Przystosowany do montażu z plakietkami i ramkami Valena Allure.

• Pasmo TV: 5–68 / 120–862 MHz: Gwarantuje odbiór cyfrowych i analogowych sygnałów telewizyjnych w szerokim zakresie częstotliwości, bez strat jakości.
• Pasmo R: 87,5–108 MHz: Umożliwia odbiór sygnałów radiowych FM, zapewniając czysty dźwięk bez zakłóceń.
• Pasmo SAT: 950–2400 MHz: Obsługuje sygnały satelitarne w pełnym paśmie, umożliwiając podłączenie dekoderów i odbiorników satelitarnych.
• Tłumienie przelotowe 14 dB: Zapewnia optymalny poziom sygnału w instalacjach łańcuchowych, minimalizując straty między kolejnymi gniazdami.
• Metalowy uchwyt montażowy i osłona przeciwpyłowa: Ułatwia instalację w puszce oraz chroni mechanizm przed kurzem w fazie budowlanej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznaczenie CE.

Zastosowanie

Gniazdo przeznaczone do instalacji wewnątrz budynków mieszkalnych, biurowych i usługowych. Idealne w systemach dystrybucji sygnału TV, R i SAT w topologii gwiazdy lub łańcuchowej.

• Odbiorniki telewizji cyfrowej DVB-T/T2 i analogowej w sieciach wielogniazdowych.
• Odbiorniki radia FM w instalacjach domowych i komercyjnych.
• Podłączenie odbiorników satelitarnych (DVB-S/S2) w systemach jedno- i wielorodzinnych.
• Modernizacja istniejących przyłączy antenowych z zachowaniem estetyki linii Valena Allure.

Wskazówki Montażowe

Instalację może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania (w przypadku aktywnej instalacji antenowej wyłączyć zasilanie wzmacniaczy). Mechanizm montować w puszce instalacyjnej Ø60 mm przy użyciu metalowego uchwytu (pazurki lub wkręty). Kable koncentryczne podłączyć zgodnie z oznaczeniami na gnieździe, zwracając uwagę na jakość zaciskania wtyków F. Po montażu założyć plakietkę i ramkę Valena Allure.

FAQ

• Czy gniazdo obsługuje jednocześnie TV, radio i satelitę? Tak, to gniazdo przelotowe 3‑w‑1 (TV‑R‑SAT) umożliwia odbiór wszystkich wymienionych sygnałów w jednym punkcie.
• Jakie ramki pasują do tego mechanizmu? Mechanizm jest przeznaczony do plakietek i ramek z serii Valena Allure – dobór należy skonsultować z tabelą dostępną u dystrybutora.
• Co oznacza tłumienie 14 dB? Tłumienie przelotowe określa spadek poziomu sygnału przy przejściu przez gniazdo. 14 dB to standardowa wartość dla instalacji łańcuchowych – pozwala na zachowanie równowagi między poziomem sygnału a liczbą gniazd w linii.
