Gniazdo antenowe TV-RD-SAT, końcowe 1,5dB, białe, Valena Life | 753152 Legrand

Opis i Kluczowe Cechy

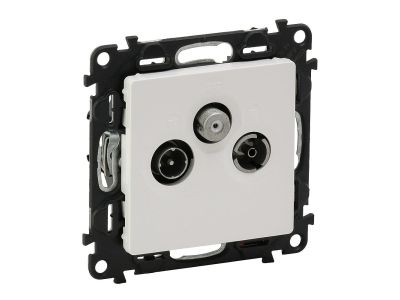

Gniazdo antenowe końcowe TV-RD-SAT o tłumieniu 1,5 dB z serii Valena Life (symbol 753152) to uniwersalne rozwiązanie do dystrybucji sygnałów telewizyjnych, radiowych i satelitarnych w jednym punkcie instalacji. Wyposażone w metalowy uchwyt oraz transparentną osłonę przeciwpyłową łączy trwałość z ochroną przed zabrudzeniami, co ułatwia utrzymanie czystości w puszce montażowej.

• TV: 5–68/120–862 MHz, R: 87,5–108 MHz, SAT: 950–2400 MHz: Szeroki zakres częstotliwości umożliwia odbiór programów telewizji naziemnej (DVB-T/T2), radia FM oraz sygnałów z konwerterów satelitarnych bez konieczności stosowania dodatkowych rozgałęźników.
• Tłumienie 1,5 dB: Niskie straty sygnału na gnieździe końcowym minimalizują degradację jakości odbieranych kanałów, szczególnie w rozbudowanych instalacjach antenowych.
• Metalowy uchwyt: Zapewnia sztywne mocowanie mechanizmu w puszce oraz odporność na uszkodzenia podczas prac montażowych.
• Transparentna osłona przeciwpyłowa: Chroni styki przed osadzaniem się kurzu w fazie budowlanej, co wydłuża bezawaryjną pracę gniazda.
• Montaż przy pomocy pazurków lub wkrętów: Umożliwia szybkie i pewne osadzenie w standardowej puszce bez konieczności stosowania dodatkowych akcesoriów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi dotyczącymi instalacji telewizyjnych i satelitarnych. Posiada certyfikat CE. W dokumentacji producenta brak szczegółowych numerów norm – gniazdo spełnia ogólne wymagania dla pasywnych elementów sieci dystrybucyjnej sygnałów RF.

Zastosowanie

Gniazdo końcowe TV-RD-SAT sprawdza się w instalacjach domowych, biurowych oraz hotelowych, gdzie wymagany jest odbiór wielu rodzajów sygnałów z jednego punktu. Przeznaczone do pracy jako ostatnie gniazdo w łańcuchu dystrybucji (tzw. końcowe).

• Odbiór telewizji naziemnej DVB-T/T2 w pasmach VHF i UHF.
• Odbiór radia FM w zakresie 87,5–108 MHz.
• Odbiór sygnału satelitarnego w paśmie 950–2400 MHz (np. DVB-S/S2).
• Instalacje z pojedynczym przewodem koncentrycznym prowadzącym sygnały TV, R i SAT (zasilanie konwertera realizowane przez osobne zasilacze).

Wskazówki Montażowe

Montaż powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP (dotyczy instalacji niskonapięciowych). Przed montażem należy odłączyć napięcie w obwodzie, jeśli w puszce znajdują się przewody elektryczne. Gniazdo mocuje się w puszce za pomocą pazurków lub wkrętów – siłę docisku dostosować do materiału puszki. Kabel koncentryczny (np. 75 Ω) podłączyć zgodnie ze standardem IEC/EN 61169, zachowując minimalny promień gięcia kabla (≥5 średnic zewnętrznych). Przekrój i typ przewodu dobrać do długości trasy oraz wymaganego poziomu sygnału. Po montażu założyć transparentną osłonę przeciwpyłową, a następnie ramkę i plakietkę (w zestawie).

FAQ

• Jakie jest tłumienie gniazda? Tłumienie wynosi 1,5 dB – jest to wartość typowa dla gniazda końcowego, zapewniająca niskie straty w instalacji.
• Czy gniazdo nadaje się do odbioru sygnału HD (DVB-T2)? Tak, zakres częstotliwości TV (5–68/120–862 MHz) obejmuje pasma UHF i VHF używane w standardzie DVB-T/T2 oraz DVB-S/S2 dla SAT.
• Czy mechanizm ma ochronę przed kurzem? Tak, w zestawie znajduje się transparentna osłona przeciwpyłowa, która zabezpiecza styki przed zabrudzeniem w trakcie prac wykończeniowych.
