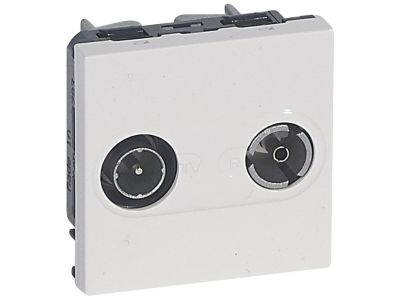

Gniazdo antenowe TV-RD gwiazda, tłumienie 1,5dB białe, 2 moduły, Mosaic | 078783 Legrand

Opis i Kluczowe Cechy

Gniazdo antenowe TV-RD gwiazda z serii Mosaic (symbol 078783) przeznaczone do budowy rozgałęźnych instalacji telewizyjnych. Charakteryzuje się niskim tłumieniem 1,5 dB, co minimalizuje straty sygnału na rozgałęzieniu. Wykonane w kolorze białym, szerokość 2 modułów (ok. 36 mm). Wyposażone w złącze męskie-żeńskie 9,52 mm oraz zacisk automatyczny do szybkiego podłączania kabla koncentrycznego.

• Tłumienie 1,5 dB: Niska wartość tłumienia zapewnia minimalną degradację sygnału TV, co przekłada się na wyraźniejszy obraz i stabilny odbiór.
• Typ gwiazda (rozgałęźny): Umożliwia rozprowadzenie sygnału z jednego źródła do kilku odbiorników bez konieczności stosowania dodatkowych rozgałęźników.
• Zacisk automatyczny kabla koncentrycznego: Przyspiesza montaż i gwarantuje pewne połączenie bez użycia narzędzi.
• Wtyk męski 9,52 mm – żeński gniazdo: Kompatybilność z typowymi wtykami F, IEC i innymi standardami koncentrycznymi.
• 2 moduły (system Mosaic): Łatwy montaż w puszkach i uchwytach instalacyjnych programu Mosaic, kompaktowa obudowa oszczędza miejsce.

Zgodność z Normami

Produkt spełnia wymogi odpowiednich norm europejskich oraz posiada oznakowanie CE. Przeznaczony do stosowania w instalacjach telewizji naziemnej i satelitarnej zgodnie z obowiązującymi przepisami w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Gniazdo TV-RD gwiazda dedykowane jest do budowy indywidualnych i zbiorowych instalacji antenowych wewnątrz budynków. Sprawdza się zarówno w systemach telewizji naziemnej DVB-T/T2, jak i satelitarnej z demodulatorem indywidualnym.

• Rozgałęzienie sygnału z anteny naziemnej do kilku odbiorników TV.
• Instalacje z pojedynczą satelitą i indywidualnym tunerem w każdym pomieszczeniu.
• Modernizacja starszych instalacji – zamiennik istniejących gniazd TV.
• Systemy odbioru sygnału analogowego i cyfrowego (DVB-C, DVB-S, DVB-T).

Wskazówki Montażowe

Montaż gniazda antenowego powinien być wykonany przez instalatora z odpowiednimi uprawnieniami (np. w zakresie instalacji elektrycznych – zgodnie z przepisami krajowymi). Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie wszelkich urządzeń aktywnych w torze antenowym (wzmacniacze, zasilacze multiswitchy). Uchwyt instalacyjny należy zamontować na standardowej szynie DIN (TH35) lub w puszce natynkowej/tynkowej zgodnie z instrukcją systemu Mosaic. Kabel koncentryczny wprowadzić w zacisk automatyczny do oporu, zapewniając kontakt elektryczny z oplotem i żyłą środkową. Przekrój i rodzaj kabla dobrać do długości trasy i wymaganego pasma (zalecany kabel 75 Ω). Po zamontowaniu – nie dokręcać z nadmierną siłą, aby nie uszkodzić zacisku.

FAQ

• Czy gniazdo jest podświetlane LED? Nie, gniazdo antenowe TV-RD gwiazda nie posiada podświetlenia LED. Jest przeznaczone wyłącznie do transmisji sygnału TV.
• Jaki stopień ochrony IP ma to gniazdo? Producent nie podaje stopnia ochrony IP dla tego modelu. Standardowo gniazda instalowane wewnątrz budynków (suchych pomieszczeń) mają ochronę IP20. Do stosowania na zewnątrz lub w wilgotnych pomieszczeniach nie jest zalecane.
• Jak działa to gniazdo – czy jest aktywne (wzmacniające)? Gniazdo TV-RD gwiazda jest pasywne – nie wzmacnia sygnału, a jedynie rozdziela go z minimalnym tłumieniem 1,5 dB. Nie wymaga zasilania.
