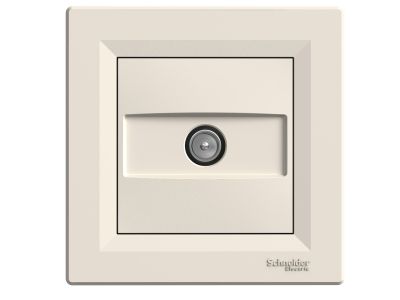

Gniazdo antenowe TV końcowe (1dB) krem, Asfora | EPH3200123 Schneider Electric

Opis i Kluczowe Cechy

Gniazdo antenowe TV końcowe o tłumieniu 1 dB, w kolorze kremowym, z serii Asfora marki Schneider Electricder Electric (symbol EPH3200123). Przeznaczone do instalacji w sieciach telewizji naziemnej i satelitarnej. Wyposażone w zaciski bezgwintowe ułatwiające szybkie podłączenie przewodów oraz czytelne oznaczenie zacisków. Solidna ramka montażowa z galwanizowanego metalu zapewnia stabilność i trwałość. Możliwość montażu w ramkach wielokrotnych umożliwia estetyczne zestawienie z innymi osprzętami serii Asfora.

• Tłumienie 1 dB: minimalna utrata sygnału, gwarantująca wysoką jakość odbioru telewizji cyfrowej i analogowej.
• Zaciski bezgwintowe: szybki i intuicyjny montaż bez konieczności użycia narzędzi, oszczędność czasu podczas instalacji.
• Czytelne oznaczenie zacisków: ułatwia prawidłową identyfikację przewodów, minimalizując ryzyko błędów podłączenia.
• Solidna ramka montażowa z galwanizowanego metalu: zwiększa wytrzymałość mechaniczną i zapewnia stabilne osadzenie w puszce.
• Możliwość łączenia w ramkach wielokrotnych: umożliwia tworzenie spójnych i estetycznych zestawów z gniazdami, łącznikami i innymi modułami Asfora.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza bezpieczeństwo użytkowania i jakość wykonania. Szczegółowe dane dotyczące norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Gniazdo końcowe TV dedykowane do instalacji odbiorczych w budynkach mieszkalnych, biurowych i użyteczności publicznej. Stanowi element zakończenia magistrali sygnałowej w systemach dystrybucji telewizji naziemnej (DVB-T) oraz satelitarnej (DVB-S).

• Podłączenie odbiorników telewizyjnych w domach i mieszkaniach.
• Zakończenie sieci kablowej w punktach abonenckich w budynkach wielorodzinnych.
• Montaż w zestawach z rozgałęźnikami i wzmacniaczami sygnału RTV.
• Element wyposażenia instalacji antenowych w obiektach biurowych i hotelowych.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami do prac elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie sieciowe w obrębie instalacji (jeśli występuje) oraz upewnić się, że przewody sygnałowe nie są pod napięciem. Gniazdo przeznaczone jest do montażu w puszkach natynkowych i podtynkowych. Do podłączenia przewodów zaleca się użycie przewodów koncentrycznych o impedancji 75 Ω. Zaciski bezgwintowe umożliwiają szybkie podłączenie – wystarczy odizolować przewód na ok. 8 mm i wsunąć go w otwór zacisku. Po instalacji sprawdzić poprawność połączeń oraz jakość sygnału. Nie przekraczać dopuszczalnej liczby gniazd końcowych w jednej linii zgodnie z projektem instalacji.

FAQ

• Jakie jest tłumienie gniazda? Gniazdo ma tłumienie 1 dB – jest to wartość nominalna podana przez producenta, zapewniająca minimalną utratę sygnału.
• Czy mogę zamontować to gniazdo w ramce wielokrotnej? Tak, produkt został zaprojektowany do pracy w systemie ramek wielokrotnych serii Asfora, co pozwala na estetyczne łączenie z innymi osprzętami.
• Jaki stopień ochrony ma to gniazdo? Producent nie podaje konkretnego stopnia IP. W typowych zastosowaniach wewnątrz budynków przyjmuje się IP20 dla osprzętu instalacyjnego odpornego na dotyk.
