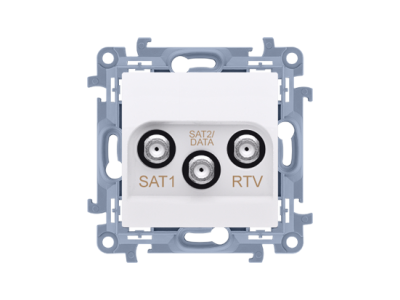

Gniazdo antenowe satelitarne podwójne SAT-SAT-RTV (moduł), biały CASK2F.01/11 Simon 10 | CASK2F.01/11 Kontakt Simon

Alternatywny kod produktu: WC-ASK2Fxx-01-11xx

Opis i Kluczowe Cechy

Gniazdo antenowe satelitarne podwójne SAT-SAT-RTV CASK2F.01/11 firmy Simon to modułowy element przeznaczony do montażu w rozdzielnicach elektrycznych. Umożliwia rozdział sygnału satelitarnego i naziemnej telewizji/radia w dwóch niezależnych wyjściach. Pasmo przenoszenia 5 MHz–2,4 GHz zapewnia obsługę zarówno standardowych transmisji radiowych, jak i sygnałów satelitarnych w paśmie L, bez degradacji jakości.

• Pasmo 5 MHz–2,4 GHz: gwarantuje kompatybilność z sygnałami TV (VHF/UHF), radia FM oraz satelitarnymi (w tym uniwersalnymi konwerterami LNB) – jedno gniazdo obsługuje różne źródła.
• Podwójne wyjście SAT-SAT-RTV: umożliwia jednoczesne podłączenie dwóch odbiorników (np. dwóch tunerów satelitarnych lub tunera SAT i TV) bez konieczności stosowania rozgałęźników zewnętrznych.
• Konstrukcja modułowa (szerokość 1 modułu): oszczędza miejsce w rozdzielnicy i pozwala na elastyczne łączenie z innymi modułami serii Simon 10, tworząc spójną instalację.
• Elegancki kolor biały: pasuje do większości paneli i rozdzielnic, zachowując estetyczny wygląd wnętrza szafki.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada oznaczenie CE. Jako element instalacji sygnałowej jest przeznaczony do montażu w systemach zgodnych z obowiązującymi przepisami telekomunikacyjnymi i elektrycznymi.

Zastosowanie

Gniazdo CASK2F.01/11 dedykowane jest do dystrybucji sygnałów telewizyjnych i satelitarnych w budynkach mieszkalnych, biurowych oraz obiektach użyteczności publicznej. Sprawdza się w instalacjach wymagających dyskretnego poprowadzenia sygnałów w szafach rozdzielczych.

• Rozprowadzenie sygnału z anteny satelitarnej do dwóch niezależnych tunerów (np. dwa dekodery w różnych pomieszczeniach).
• Podłączenie odbiornika telewizji naziemnej (DVB-T/T2) i radia DAB+ z jednej anteny zbiorczej – bez dodatkowych rozdzielaczy.
• Montaż w rozdzielnicach mieszkaniowych jako część systemu multiswitch lub indywidualnego zestawu SAT/TV.
• Współpraca z konwerterami uniwersalnymi (Quad/Quattro) w instalacjach jednorodzinnych i wielorodzinnych (jako element punktu abonenckiego).

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami (np. SEP) oraz znajomością instalacji antenowych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Gniazdo przeznaczone jest do montażu na szynie TH35 (DIN). Przy podłączaniu kabli koncentrycznych stosować złącza typu F (zalecany moment dokręcania według dokumentacji producenta). Przekrój przewodów oraz ekranowanie dobrać do częstotliwości i tłumienności wymaganej w projekcie instalacji.

FAQ

• Czy gniazdo jest podświetlane? Nie, gniazdo CASK2F.01/11 jest pasywnym elementem dystrybucji sygnału – nie posiada podświetlenia ani elementów aktywnych. Sygnalizacja obecności sygnału nie jest przewidziana.
• Jaki jest stopień ochrony IP tego modułu? Producent nie deklaruje konkretnego stopnia IP. Jako moduł przeznaczony do montażu wewnątrz rozdzielnicy (w suchym pomieszczeniu) standardowo zapewnia ochronę przed dotykiem (IP2X w szafie), jednak szczegóły należy sprawdzić w dokumentacji technicznej systemu Simon 10.
• Czy mogę użyć tego gniazda do sygnału z anteny naziemnej i satelitarnej jednocześnie? Tak, gniazdo posiada jedno wejście przystosowane do sygnałów w paśmie 5 MHz–2,4 GHz, co obejmuje zarówno pasma VHF/UHF (TV, radio), jak i pasmo L (satelita). Na dwóch wyjściach można odebrać sygnały z tego samego źródła – np. z konwertera uniwersalnego z wejściem Twin lub za pomocą odpowiedniego sumatora sygnałów na wejściu. Należy pamiętać o właściwym dopasowaniu impedancji (75 Ω).
