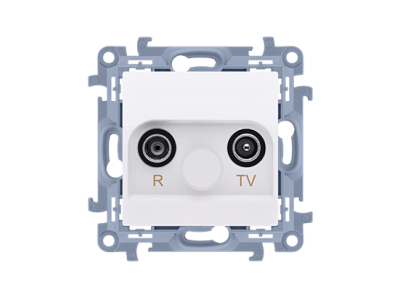

Gniazdo antenowe R-TV zakończeniowe tłum. TV-10dB, R-11dB, biały CAZ.01/11 Simon 10 | CAZ.01/11 Kontakt Simon

Alternatywny kod produktu: WC-AZxxxxx-01-11xx

Opis i Kluczowe Cechy

Gniazdo antenowe zakończeniowe R-TV Simon 10, symbol CAZ.01/11, przeznaczone jest do przyłączania odbiorników telewizyjnych i radiowych w systemach antenowych indywidualnych, zbiorczych oraz telewizji kablowej. Wyposażone w tłumienie TV 10 dB i R 11 dB, umożliwia dopasowanie poziomu sygnału na końcu linii dystrybucyjnej. Kolor biały zapewnia neutralny wygląd w każdym wnętrzu.

• Tłumienie TV 10 dB / R 11 dB: Zapewnia odpowiednie dopasowanie sygnału w gnieździe zakończeniowym, minimalizując odbicia i zakłócenia w instalacji.
• Gniazdo zakończeniowe: Przeznaczone do montażu na końcu linii dystrybucyjnej – współpracuje z gniazdami przelotowymi, gwarantując prawidłową terminację i jakość odbioru.
• Kolor biały: Uniwersalne wykończenie pasujące do standardowych puszek i wystroju pomieszczeń.
• Obsługa sygnałów R-TV: Jedno gniazdo do podłączenia telewizora i radia – wygoda i oszczędność miejsca.

Zgodność z Normami

Gniazdo antenowe Simon 10 spełnia wymagania europejskich norm dotyczących instalacji antenowych i telewizji kablowej oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i kompatybilność elektromagnetyczną.

Zastosowanie

Gniazdo zakończeniowe R-TV stosowane jest w instalacjach odbiorczych telewizji naziemnej, satelitarnej oraz radia, zarówno w sieciach indywidualnych, jak i zbiorczych.

• Montaż w punktach końcowych instalacji antenowej w mieszkaniach i domach jednorodzinnych.
• Stosowanie w sieciach telewizji kablowej jako gniazdo zakończeniowe linii.
• Współpraca z gniazdami przelotowymi w instalacjach rozgałęźnych wielorodzinnych.
• Podłączanie odbiorników TV, radiowych oraz innych urządzeń z wejściem antenowym (zgodnym z pasmem).

Wskazówki Montażowe

Montaż gniazda antenowego powinien być wykonany przez wykwalifikowanego instalatora z odpowiednimi uprawnieniami. Przed rozpoczęciem prac należy wyłączyć napięcie w obwodzie (jeżeli występuje) oraz uziemić instalację zgodnie z obowiązującymi przepisami. Gniazdo montuje się w standardowej puszce instalacyjnej o głębokości min. 40 mm. Należy zwrócić uwagę na kierunek sygnału – gniazdo zakończeniowe stosuje się na końcu linii. Zaleca się stosowanie przewodów koncentrycznych o impedancji 75 Ω oraz staranne wykonanie połączeń, aby uniknąć strat sygnału.

FAQ

• Jaka jest różnica między gniazdem przelotowym a zakończeniowym? Gniazdo zakończeniowe (CAZ.01/11) montuje się na końcu linii dystrybucyjnej – sygnał nie jest przekazywany dalej. Gniazdo przelotowe posiada dwa wyjścia: jedno do odbiornika, drugie do kolejnego gniazda.
• Czy to gniazdo można stosować w instalacjach SAT? Gniazdo R-TV przeznaczone jest do sygnałów telewizyjnych i radiowych w pasmach standardowych (do ok. 862 MHz). W przypadku instalacji satelitarnych (pasmo 950–2150 MHz) zaleca się stosowanie dedykowanych gniazd szerokopasmowych.
• Jakie tłumienie ma to gniazdo i dlaczego jest ważne? Tłumienie dla TV wynosi 10 dB, dla radia (R) – 11 dB. Tłumienie jest niezbędne do dopasowania poziomu sygnału na końcu linii, co zapobiega odbiciom i gwarantuje czysty obraz oraz dźwięk.
