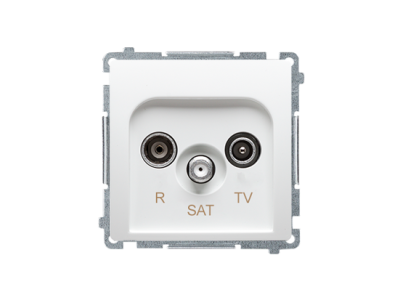

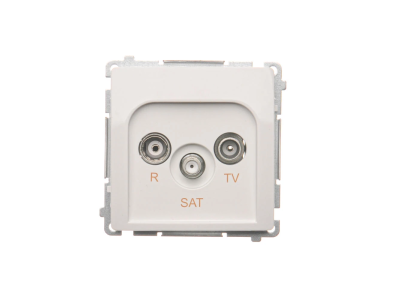

Gniazdo antenowe R-TV-SAT przelotowe (moduł) biały BMZAR-SAT10/P.01/11 Simon Basic | BMZAR-SAT10/P.01/11 Kontakt Simon

Opis i Kluczowe Cechy

Gniazdo antenowe R-TV-SAT przelotowe z serii Simon Basic o numerze katalogowym BMZAR-SAT10/P.01/11 to zaawansowany moduł elektroniczny zaprojektowany z myślą o profesjonalnych systemach dystrybucji sygnału. Jako gniazdo przelotowe, charakteryzuje się ono tłumieniem na poziomie 10 dB, co pozwala na szeregowe łączenie wielu punktów odbiorczych w jednej linii przy zachowaniu odpowiedniego bilansu mocy sygnału. Produkt został wykonany z wysokiej jakości tworzywa sztucznego w kolorze białym, co gwarantuje estetyczny wygląd oraz odporność na promieniowanie UV. Modułowa konstrukcja pozwala na swobodną konfigurację w ramkach wielokrotnych, co jest kluczowe w nowoczesnym budownictwie mieszkaniowym i komercyjnym.

• Trójdrożna separacja sygnału: Gniazdo precyzyjnie rozdziela sygnał na pasma radiowe (R), telewizyjne (TV) oraz satelitarne (SAT), minimalizując zakłócenia międzykanałowe.
• Konstrukcja przelotowa: Umożliwia budowę instalacji w topologii szeregowej, co znacząco redukuje ilość potrzebnego okablowania koncentrycznego w obiekcie.
• Solidne zaciski: Mechanizm mocujący zapewnia pewny styk elektryczny z żyłą sygnałową oraz ekranem kabla, co jest niezbędne dla zachowania wysokiego parametru ekranowania.
• Seria Simon Basic: Gwarantuje pełną kompatybilność z szeroką gamą ramek i akcesoriów tej popularnej linii osprzętu elektroinstalacyjnego.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej (EMC). Spełnia wymagania europejskich dyrektyw dotyczących sprzętu niskonapięciowego oraz standardów transmisji sygnałów radiowych i telewizyjnych. Dzięki zastosowaniu odpowiednich materiałów izolacyjnych, gniazdo zapewnia wysoki stopień separacji galwanicznej, co chroni podłączone urządzenia abonenckie przed przepięciami indukowanymi w sieci antenowej.

Zastosowanie

Gniazdo BMZAR-SAT10/P.01/11 znajduje szerokie zastosowanie w zaawansowanych instalacjach teletechnicznych. Jest idealnym rozwiązaniem dla:

• Instalacji zbiorczych (MATV/SMATV): W budynkach wielorodzinnych, gdzie sygnał jest dystrybuowany z jednej anteny zbiorczej do wielu lokali.
• Systemów telewizji kablowej: Gdzie wymagana jest wysoka stabilność sygnału i odporność na zakłócenia zewnętrzne.
• Indywidualnych instalacji domowych: Pozwala na estetyczne doprowadzenie sygnału satelitarnego i naziemnego do salonów, sypialni czy gabinetów.
• Obiektów komercyjnych: Hoteli, pensjonatów i biur, gdzie estetyka osprzętu musi iść w parze z niezawodnością techniczną.

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzony przez wykwalifikowanego instalatora przy zachowaniu następujących zasad:

• Przygotowanie przewodu: Należy precyzyjnie odizolować kabel koncentryczny, dbając o to, aby oplot (ekran) nie stykał się z żyłą środkową (gorącą).
• Mocowanie w puszce: Moduł montuje się w standardowej puszce podtynkowej o średnicy 60 mm za pomocą pazurków lub wkrętów montażowych.
• Kolejność w szeregu: Jako gniazdo przelotowe o tłumieniu 10 dB, powinno być stosowane w środkowych punktach linii. Na końcu linii należy zawsze zastosować gniazdo końcowe o odpowiedniej impedancji (75 Ohm).
• Moment dokręcania: Należy zwrócić uwagę na siłę docisku zacisków, aby nie uszkodzić delikatnej struktury kabla koncentrycznego, co mogłoby wpłynąć na impedancję falową połączenia.

FAQ

• Czy to gniazdo wymaga ramki? Tak, jest to moduł, który należy uzupełnić o dedykowaną ramkę z serii Simon Basic.
• Czy gniazdo przesyła napięcie do konwertera SAT? Tak, gniazda satelitarne Simon są przystosowane do przesyłania napięcia stałego (DC) niezbędnego do zasilania konwerterów LNB.
• Jaka jest różnica między gniazdem przelotowym a końcowym? Gniazdo przelotowe posiada wejście i wyjście sygnału, pozwalając na podłączenie kolejnego gniazda w szeregu. Gniazdo końcowe zamyka linię sygnałową.
