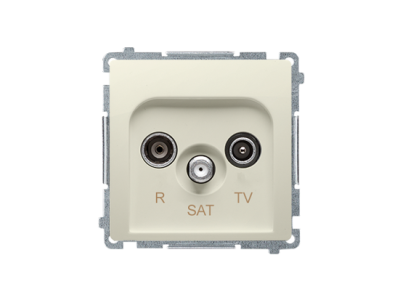

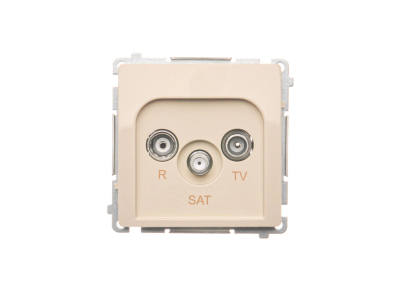

Gniazdo antenowe R-TV-SAT przelotowe (moduł), 1x wejście: 5 MHz–2,4 GHz, beż BMZAR-SAT10/P.01/12 | BMZAR-SAT10/P.01/12 Kontakt Simon

Alternatywny kod produktu: WMUA-02018z-9011

Opis i Kluczowe Cechy

Gniazdo antenowe R-TV-SAT przelotowe BMZAR-SAT10/P.01/12 to modułowe rozwiązanie do rozprowadzania sygnałów radiowych, telewizyjnych i satelitarnych w instalacjach domowych i biurowych. Urządzenie wyposażone w jedno wejście o zakresie częstotliwości 5 MHz–2,4 GHz, co zapewnia kompatybilność z szerokim spektrum nadajników i odbiorników. Modułowa budowa (typowy wymiar 1 modułu) ułatwia montaż w puszkach lub na szynie DIN w rozdzielnicach, a beżowe wykończenie harmonijnie wtapia się w większość aranżacji wnętrz.

• Zakres częstotliwości 5 MHz–2,4 GHz: Obsługuje sygnały radiowe (FM/DAB), telewizji naziemnej (DVB-T/T2) oraz satelitarnej (DVB‑S/S2) – jedno gniazdo do wielu zastosowań.
• Konstrukcja przelotowa: Umożliwia dalsze prowadzenie sygnału do kolejnych gniazd bez konieczności stosowania rozdzielaczy, co upraszcza instalację i obniża koszty.
• Format modułowy (1 moduł): Łatwy montaż w standardowych puszkach podtynkowych lub na szynie TH35 (z odpowiednim adapterem) – elastyczność aranżacji.
• Kolor beżowy (RAL 1015): Estetyczne wykończenie dopasowane do typowych dekoracji ściennych, nie rzuca się w oczy.
• Uniwersalne złącze (IEC/F-type kompatybilne): Szybkie i pewne podłączenie przewodów antenowych bez lutowania – oszczędność czasu podczas montażu.

Zgodność z Normami

Produkt spełnia obowiązujące wymagania europejskich norm dotyczących gniazd i rozgałęźników antenowych oraz posiada certyfikat CE. Zgodność z dyrektywami Unii Europejskiej gwarantuje bezpieczeństwo użytkowania i niskie emisje zakłóceń elektromagnetycznych. Montaż powinien być wykonany zgodnie z zaleceniami producenta oraz przepisami budowlanymi.

Zastosowanie

Gniazdo antenowe przelotowe BMZAR-SAT10/P.01/12 znajduje zastosowanie w sieciach dystrybucji sygnałów R-TV-SAT w budynkach mieszkalnych, biurowych i użyteczności publicznej. Modułowa forma umożliwia integrację z rozdzielnicami elektrycznymi lub osobne montowanie w puszkach podtynkowych.

• Rozprowadzanie sygnału antenowego w instalacjach jednorodzinnych i wielorodzinnych – jako gniazdo końcowe lub pośrednie w łańcuchu przelotowym.
• Podłączenie odbiorników radiowych, telewizyjnych oraz tunerów satelitarnych w jednym punkcie – redukcja liczby kabli i rozgałęźników.
• Wykorzystanie w systemach SMART HOME do dystrybucji sygnałów IPTV lub radio internetowe (wymaga odpowiedniego konwertera).
• Instalacje w obiektach komercyjnych (hotele, biura, szpitale) gdzie wymagana jest estetyka i łatwość serwisu.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami (np. SEP) zgodnie z instrukcją producenta oraz obowiązującymi normami budowlanymi. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie od wszelkich odbiorników podłączonych do sieci antenowej (w przypadku aktywnych wzmacniaczy lub zasilaczy multiswitchy). Gniazdo montuje się w puszce montażowej o głębokości min. 40 mm lub na szynie DIN TH35 z użyciem adaptera (nie wchodzi w skład zestawu). Przekrój przewodów antenowych (kable koncentryczne 75 Ω) dobrać zgodnie z długością trasy i wymaganym tłumieniem. Połączenia zaciski F/IEC dokręcić z zalecanym momentem (0,8–1,2 Nm) – zbyt mocne dokręcenie może uszkodzić izolację.

FAQ

• Czy gniazdo jest przystosowane do sygnału satelitarnego? Tak, zakres częstotliwości 5 MHz–2,4 GHz obejmuje pasma używane przez satelity (950–2150 MHz), dzięki czemu można przez nie przesyłać sygnał z konwertera LNB do tunera.
• Jaki kolor ma obudowa? Produkt dostępny jest w kolorze beżowym (zbliżonym do RAL 1015), co pozwala na estetyczne wkomponowanie w standardowe gniazdka i puszki.
• Czy gniazdo nadaje się do montażu na szynie DIN? Tak, moduł ma szerokość 1 modułu (17,5 mm) i może być zamocowany na szynie TH35 za pomocą dedykowanego adaptera (brak w zestawie). Standardowo przeznaczone jest do montażu w puszce podtynkowej.
