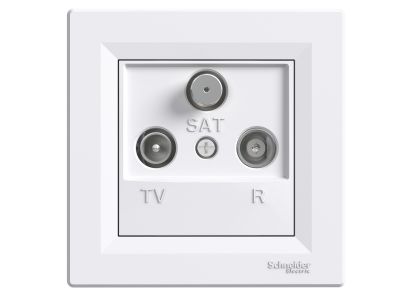

Gniazdo antenowe R-TV-SAT końcowe z ramką białe, Asfora | EPH3500121 Schneider Electric

Opis i Kluczowe Cechy

Gniazdo antenowe R-TV-SAT końcowe z serii Asfora, dostarczane przez lidera branży Schneider Electric (SKU: EPH3500121), to profesjonalny komponent elektroinstalacyjny dedykowany do zaawansowanych systemów multimedialnych. Jako gniazdo typu końcowego, charakteryzuje się ono minimalnym tłumieniem sygnału na wyjściach abonenckich, co jest kluczowe dla zachowania integralności danych w instalacjach typu gwiazda oraz na zakończeniach linii szeregowych. Urządzenie integruje trzy niezależne porty: radiowy (R), telewizyjny (TV) oraz satelitarny (SAT), umożliwiając jednoczesne korzystanie z różnych źródeł sygnału bez ryzyka interferencji.

• Wysoka separacja pasm: Precyzyjne filtry wewnętrzne gwarantują czystość sygnału dla każdego z odbiorników.
• Trwałość materiałowa: Wykonanie z wysokiej jakości tworzywa ABS o białym wykończeniu zapewnia odporność na zarysowania oraz promieniowanie UV, co zapobiega żółknięciu osprzętu.
• Solidny mechanizm: Konstrukcja oparta na sztywnej ramce montażowej ułatwia precyzyjne osadzenie gniazda w puszce instalacyjnej.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza znak CE. Gniazdo spełnia wymagania dyrektywy RoHS, ograniczającej użycie substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym. Stopień ochrony IP20 klasyfikuje urządzenie do bezpiecznego montażu wewnątrz budynków, w pomieszczeniach o standardowej wilgotności. Parametry transmisyjne są zgodne z normami dotyczącymi sieci dystrybucyjnych sygnałów telewizyjnych i radiowych.

Zastosowanie

Gniazdo EPH3500121 jest optymalnym wyborem dla profesjonalnych instalatorów realizujących projekty w:

• Budownictwie wielorodzinnym: Jako punkt abonencki w zbiorczych instalacjach antenowych.
• Domach jednorodzinnych: Do budowy estetycznych i funkcjonalnych punktów odbioru mediów w salonach i sypialniach.
• Obiektach komercyjnych: W biurach, hotelach i salach konferencyjnych, gdzie wymagana jest wysoka estetyka i niezawodność przesyłu sygnału SAT.

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzony zgodnie z dobrą praktyką elektroinstalacyjną:

• Przygotowanie medium: Przewód koncentryczny należy odizolować z dużą precyzją, upewniając się, że ekran (oplot) ma poprawny kontakt z klamrą uziemiającą gniazda, a żyła główna jest stabilnie osadzona w zacisku śrubowym.
• Instalacja podtynkowa: Mechanizm należy zamontować w standardowej puszce o średnicy 60 mm przy użyciu pazurków lub wkrętów montażowych, dbając o pionowanie urządzenia.
• Konfiguracja ramkowa: Uwaga! Zgodnie ze specyfikacją techniczną, do elementu należy dokupić ramkę zewnętrzną z serii Asfora, aby uzyskać pełną estetykę i stopień ochrony.

FAQ

• Czy to gniazdo nadaje się do instalacji przelotowych? Nie, jest to gniazdo typu końcowego, przeznaczone do zakończenia linii sygnałowej.
• Czy produkt zawiera ramkę w zestawie? Zgodnie z informacją producenta, ramkę zewnętrzną należy dokupić osobno, co pozwala na dowolną konfigurację w ramkach wielokrotnych.
• Jakie pasma obsługuje gniazdo? Gniazdo obsługuje pełne spektrum częstotliwości dla radia FM, telewizji naziemnej DVB-T2 oraz telewizji satelitarnej.
