Gniazdo antenowe R-TV-SAT końcowe, biały BMZAR-SAT1.3/1.01/11 Simon Basic | BMZAR-SAT1.3/1.01/11 Kontakt Simon

Opis i Kluczowe Cechy

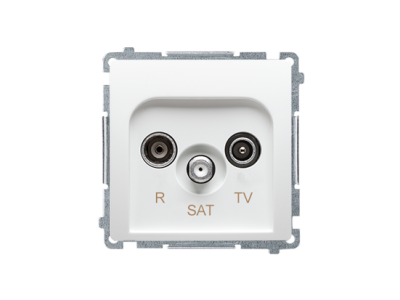

Gniazdo antenowe R-TV-SAT końcowe z serii Simon Basic, o numerze katalogowym BMZAR-SAT1.3/1.01/11, to zaawansowany element osprzętu elektroinstalacyjnego zaprojektowany przez renomowanego producenta Kontakt Simon. Produkt ten stanowi kluczowy punkt styku między siecią dystrybucyjną sygnału a urządzeniami odbiorczymi użytkownika końcowego. Wykończenie w kolorze białym (kod koloru 11) zapewnia estetyczny wygląd, który doskonale komponuje się z nowoczesnymi wnętrzami biurowymi i mieszkalnymi.

• Wszechstronność sygnału: Gniazdo umożliwia jednoczesne podłączenie odbiornika radiowego (R), telewizyjnego (TV) oraz tunera satelitarnego (SAT), co eliminuje konieczność montażu kilku osobnych punktów dostępowych.
• Konstrukcja końcowa: Jako gniazdo typu zakończeniowego, charakteryzuje się niskim tłumieniem przyłączeniowym, co jest kluczowe dla zachowania wysokiej jakości obrazu i dźwięku w instalacjach o strukturze szeregowej (jako ostatni element) lub w układach gwiazdy.
• Trwałość materiałowa: Wykonanie z wysokiej jakości tworzywa sztucznego gwarantuje odporność na zarysowania oraz stabilność koloru przez długie lata eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa oraz standardami kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej. Gniazdo BMZAR-SAT1.3/1.01/11 spełnia wymagania techniczne dla urządzeń stosowanych w sieciach telewizji kablowej oraz instalacjach zbiorowego odbioru (MATV/SMATV). Zastosowane materiały są zgodne z dyrektywą RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Gniazdo znajduje szerokie zastosowanie w profesjonalnych instalacjach teletechnicznych. Jest dedykowane do:

• Instalacji indywidualnych: W domach jednorodzinnych, gdzie sygnał z anteny naziemnej i satelitarnej jest sumowany i przesyłany jednym przewodem koncentrycznym.
• Systemów telewizji kablowej: Umożliwia stabilne przyłączenie modemów kablowych lub dekoderów operatora.
• Instalacji zbiorczych: W budownictwie wielorodzinnym, gdzie gniazdo służy jako punkt zakończeniowy pionu sygnałowego.
• Modernizacji sieci: Może być stosowane jako gniazdo zakończeniowe w liniach, w których wcześniej wykorzystano gniazda przelotowe, zapewniając prawidłowe dopasowanie impedancyjne linii.

Wskazówki Montażowe

Montaż gniazda Simon Basic powinien być przeprowadzony z dbałością o parametry mechaniczne przewodu koncentrycznego. Zaleca się:

• Przygotowanie przewodu: Należy precyzyjnie zdjąć izolację zewnętrzną i ekranowanie, aby uniknąć zwarcia między żyłą gorącą a oplotem, co mogłoby skutkować brakiem sygnału lub uszkodzeniem głowicy w tunerze.

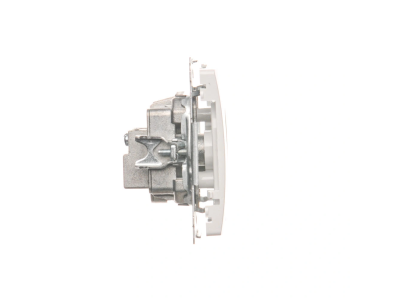

• Mocowanie w puszce: Gniazdo montowane jest podtynkowo za pomocą pazurków lub wkrętów. Standardowy rozstaw pozwala na montaż w typowych puszkach instalacyjnych o średnicy 60 mm.
• Moment dokręcania: Zaciski przewodów powinny być dokręcone z odpowiednią siłą, zapewniającą trwały styk elektryczny, ale niepowodującą zmiażdżenia dielektryka kabla, co mogłoby zmienić jego impedancję falową (standardowo 75 Ohm).
• System ramkowy: Produkt wymaga dopełnienia ramką z serii Simon Basic, co pozwala na tworzenie zestawów wielokrotnych z innymi gniazdami lub łącznikami.

FAQ

• Czy to gniazdo nadaje się do instalacji z multiswitchem? Tak, gniazdo końcowe R-TV-SAT jest idealnym rozwiązaniem do zakończenia toru sygnałowego wychodzącego z multiswitcha w topologii gwiazdy.
• Czy gniazdo przepuszcza napięcie stałe (DC)? Tak, gniazda typu SAT zazwyczaj umożliwiają przejście napięcia stałego niezbędnego do zasilania konwertera LNB lub przedwzmacniacza antenowego.
• Czy mogę zamontować to gniazdo w ramce innej serii niż Simon Basic? Nie, gniazdo jest konstrukcyjnie dopasowane wyłącznie do ramek z serii Simon Basic.
