Gniazdo antenowe R-TV końcowe separowane tłum. TV-1.0dB, R-1,5dB, krem CAK.01/41 Simon 10 | CAK.01/41 Kontakt Simon

Alternatywny kod produktu: WC-AKxxxxx-01-41xx

Opis i Kluczowe Cechy

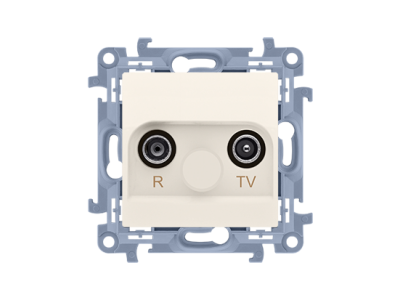

Gniazdo antenowe R-TV końcowe separowane Simon 10 (symbol CAK.01/41) to element przeznaczony do przyłączania odbiorników telewizyjnych i radiowych w instalacjach antenowych indywidualnych, zbiorczych oraz systemach telewizji kablowej. Model końcowy z separacją torów zapewnia minimalne tłumienie sygnału: TV 1,0 dB i R 1,5 dB, co przekłada się na wysoką jakość odbioru. Wykonane w kolorze krem, pasuje do standardowych puszek natynkowych i podtynkowych.

• Tłumienność TV 1,0 dB / R 1,5 dB: Niskie straty sygnału gwarantują stabilny odbiór telewizji cyfrowej i radia FM bez zniekształceń.
• Wersja końcowa separowana: Oddzielne tory dla telewizji i radia eliminują wzajemne zakłócenia, co jest szczególnie ważne w instalacjach zbiorczych.
• Przeznaczenie do instalacji indywidualnych, zbiorczych i telewizji kablowej: Uniwersalność zastosowania – sprawdzi się zarówno w domach jednorodzinnych, jak i w budynkach wielorodzinnych.
• Kolor krem: Estetyczne dopasowanie do standardowych gniazd i wykończeń ścian w kolorze kremowym.
• System Simon 10: Gwarancja kompatybilności z osprzętem elektroinstalacyjnym tej serii oraz łatwy montaż w puszkach 60 mm.

Zgodność z Normami

Gniazdo antenowe Simon 10 spełnia wymagania obowiązujących norm europejskich w zakresie bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej. Posiada oznakowanie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Produkt przeznaczony do pracy w instalacjach o napięciu do 50 V (sygnał RF).

Zastosowanie

Gniazdo antenowe R-TV końcowe separowane Simon 10 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest podłączenie odbiorników telewizyjnych i radiowych do sieci antenowej.

• Instalacje antenowe indywidualne w domach jednorodzinnych i mieszkaniach.
• Instalacje zbiorcze (SMATV) w budynkach wielorodzinnych – praca w systemach z wieloma abonentami.
• Przyłączenie odbiorników w systemach telewizji kablowej (CATV).
• Stacjonarne punkty odbioru sygnału DVB-T2, DVB-C, DAB+ oraz FM dla urządzeń abonenckich.

Wskazówki Montażowe

Montaż i podłączenie gniazda antenowego powinien być wykonany przez osobę posiadającą odpowiednie uprawnienia (np. SEP E) lub doświadczonego instalatora antenowego. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające odbiorników oraz upewnić się, że kabel antenowy nie jest pod napięciem (np. z zasilacza antenowego). Gniazdo montuje się w standardowej puszce montażowej (Ø60 mm), zaciśnięcie przewodu w gnieździe wykonać zgodnie z instrukcją producenta – dołużyć przewód koncentryczny z odpowiednio przygotowanymi końcówkami (wtyk F lub IEC). Po montażu sprawdzić jakość połączeń oraz ewentualną ciągłość ekranu.

FAQ

• Czy gniazdo nadaje się do odbioru sygnału radiowego DAB+? Tak, tor radiowy (R) posiada tłumienie 1,5 dB i jest przystosowany do odbioru sygnałów FM oraz DAB+ w zakresie UKF.
• Jaka jest różnica między wersją końcową a przelotową? Gniazdo końcowe (takie jak CAK.01/41) umieszcza się na końcu odgałęzienia instalacji – nie posiada wyjścia na kolejne gniazda. Zapewnia maksymalne tłumienie od odbicia i minimalne straty dla samego odbiornika.
• Czy produkt jest zgodny z wymogami telewizji cyfrowej DVB-T2? Tak, tłumienność 1,0 dB na torze TV jest wystarczająco niska, aby zapewnić prawidłowy odbiór sygnałów DVB-T2 (w tym HEVC) bez konieczności stosowania dodatkowych wzmacniaczy w typowych instalacjach domowych.
