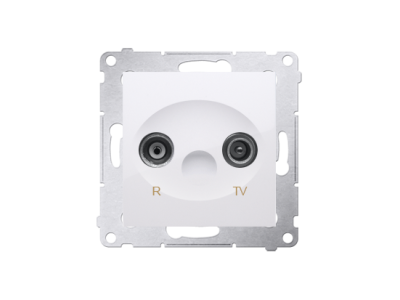

Gniazdo antenowe R-TV końcowe separowane (moduł) tłum.1dB, biały DAK.01/11 Simon 54 | DAK.01/11 Kontakt Simon

Opis i Kluczowe Cechy

Gniazdo antenowe R-TV końcowe separowane DAK.01/11 z serii Simon 54 to zaawansowany moduł elektroniczny zaprojektowany z myślą o profesjonalnych instalacjach teletechnicznych. Produkt charakteryzuje się niskim tłumieniem przyłączeniowym na poziomie zaledwie 1 dB, co minimalizuje straty sygnału i gwarantuje najwyższą jakość odbioru obrazu oraz dźwięku w urządzeniach końcowych. Jako gniazdo typu końcowego, jest ono dedykowane do pracy w układach gwieździstych oraz jako ostatni punkt w szeregowych instalacjach antenowych.

• Niskie tłumienie (1 dB): Pozwala na zachowanie wysokiej dynamiki sygnału, co jest kluczowe w systemach o dużym rozproszeniu.
• Konstrukcja modułowa: Mechanizm przeznaczony do montażu w ramkach wielokrotnych serii Simon 54, co umożliwia estetyczną integrację z osprzętem elektroinstalacyjnym.
• Separacja galwaniczna: Zastosowana technologia separacji chroni urządzenia abonenckie przed niepożądanymi przepięciami i zakłóceniami płynącymi z sieci antenowej.
• Kolor biały (RAL 9003): Klasyczne wykończenie z wysokiej jakości tworzywa sztucznego odpornego na promieniowanie UV.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa oraz kompatybilności elektromagnetycznej obowiązującymi na rynku europejskim. Spełnia wymagania dyrektyw dotyczących sprzętu elektronicznego stosowanego w sieciach telewizji kablowej oraz instalacjach zbiorczych. Zastosowane materiały są zgodne z dyrektywą RoHS, co oznacza wyeliminowanie substancji szkodliwych, takich jak ołów czy kadm, zapewniając bezpieczeństwo użytkowania i ekologiczną utylizację.

Zastosowanie

Gniazdo DAK.01/11 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest idealnym rozwiązaniem dla:

• Indywidualnych instalacji antenowych: W domach jednorodzinnych do odbioru telewizji naziemnej i radiowej.
• Systemów telewizji kablowej: Gdzie wymagana jest stabilna separacja odbiornika od sieci operatora.
• Instalacji zbiorczych (AZART): W budynkach wielorodzinnych, gdzie sygnał jest dystrybuowany z centralnej stacji czołowej do wielu lokali.
• Systemów multimedialnych: Do podłączania odbiorników TV, tunerów radiowych oraz magnetowidów i nagrywarek cyfrowych.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Dla zapewnienia optymalnych parametrów transmisji, zaleca się stosowanie wysokiej jakości kabli koncentrycznych o impedancji 75 Ohm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Prawidłowe odizolowanie przewodu: Należy precyzyjnie przygotować żyłę centralną oraz oplot, aby uniknąć zwarcia wewnątrz zacisku gniazda.
• Moment dokręcania: Śruby mocujące przewód powinny być dokręcone z odpowiednią siłą, zapewniającą trwały styk elektryczny bez deformacji żyły miedzianej.
• Prowadzenie kabla: Należy zachować odpowiedni promień gięcia kabla koncentrycznego w puszce, aby nie doprowadzić do zmiany jego impedancji falowej.
• System ramkowy: Po zamontowaniu mechanizmu należy dobrać odpowiednią ramkę z serii Simon 54 (Premium lub Nature), aby uzyskać pełny stopień ochrony i estetyczny wygląd.

FAQ

• Czy to gniazdo nadaje się do instalacji szeregowych? Model DAK.01/11 jest gniazdem końcowym. W instalacjach szeregowych stosuje się go wyłącznie jako ostatni punkt linii. Do punktów pośrednich należy użyć gniazd przelotowych o odpowiednim stopniu tłumienia.
• Czy gniazdo wymaga dodatkowego zasilania? Nie, jest to element pasywny, który nie wymaga podłączenia do sieci 230V.
• Czy produkt pasuje do ramek innych producentów? Nie, moduł DAK.01/11 jest dedykowany wyłącznie do systemów ramkowych serii Simon 54 od Kontakt Simon.
