Gniazdo ADVANCE GRP 16A 2P+E 6h 200-250V IP66 EX II 2D | 503.1683 Scame

Opis i Kluczowe Cechy

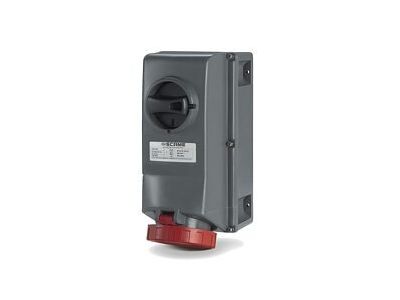

Gniazdo przemysłowe serii ADVANCE-GRP[EX] o numerze katalogowym 503.1683 to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane przez firmę SCAME z myślą o najbardziej wymagających środowiskach pracy. Urządzenie charakteryzuje się prądem znamionowym 16A oraz konfiguracją biegunów 2P+E (faza, neutralny i uziemienie), pracując w standardowym napięciu znamionowym 200-250V przy położeniu styku ochronnego 6h. Kluczowym elementem konstrukcyjnym jest obudowa wykonana z poliestru wzmocnionego włóknem szklanym (GRP) w technologii SMC (Sheet Moulding Compound). Dzięki temu materiałowi gniazdo wykazuje ekstremalną odporność mechaniczną na uderzenia oraz wysoką sztywność dielektryczną.

• Stopień ochrony IP66: Zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe w trudnych warunkach przemysłowych.
• Mechaniczna blokada bezpieczeństwa: Zintegrowany rozłącznik z blokadą uniemożliwia wyciągnięcie wtyczki pod obciążeniem oraz załączenie napięcia bez poprawnie włożonej wtyczki.
• Materiał GRP: Poliester wzmocniony włóknem szklanym gwarantuje odporność na korozję chemiczną, promieniowanie UV oraz ekstremalne temperatury.
• Certyfikacja ATEX: Urządzenie jest dopuszczone do pracy w strefach zagrożonych wybuchem pyłów (Kategoria II 2D).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co gwarantuje najwyższy poziom bezpieczeństwa i pełną kompatybilność z osprzętem innych producentów spełniających te same standardy. Gniazdo jest zgodne z:

• EN 60309-1 i EN 60309-2: Normy określające wymagania ogólne oraz zamienność wymiarową dla wtyczek i gniazd przemysłowych.
• EN 60309-4: Specyfikacja dla gniazd z blokadą i rozłączników.
• EN 60079-0 i EN 60079-31: Standardy dotyczące atmosfer wybuchowych i ochrony przed zapłonem pyłu poprzez obudowę typu „t”.
• Dyrektywy Unijne: Zgodność z Dyrektywą Niskonapięciową (LVD) 2014/35/UE, Dyrektywą EMC 2014/30/UE oraz Dyrektywą ATEX 2014/34/UE.

Zastosowanie

Gniazdo ADVANCE-GRP[EX] dedykowane jest do pracy w sektorach, gdzie bezpieczeństwo instalacji elektrycznej jest priorytetem. Idealnie sprawdza się w przemyśle spożywczym, chemicznym oraz petrochemicznym. Dzięki certyfikacji dla strefy II 2D, jest niezastąpione w miejscach występowania palnych pyłów, takich jak młyny, tartaki, lakiernie proszkowe czy zakłady przetwórstwa tworzyw sztucznych. Wysoka odporność na środki chemiczne pozwala na stosowanie go w myjniach przemysłowych oraz zakładach produkcyjnych poddawanych częstym procesom dezynfekcji.

Wskazówki Montażowe

Montaż powierzchniowy gniazda ułatwiają zewnętrzne punkty mocowania, które eliminują ryzyko naruszenia szczelności obudowy podczas instalacji. Obszerna przestrzeń wewnętrzna pozwala na swobodne prowadzenie przewodów o przekroju dostosowanym do obciążenia 16A. Podczas instalacji należy zwrócić uwagę na:

• Dobór wtyczki: Dla zachowania pełnej ochrony przeciwwybuchowej i mechanicznej, gniazdo należy stosować wyłącznie z wtyczkami serii OPTIMA-EX.
• Dławnice kablowe: Należy stosować dławnice o stopniu ochrony nie niższym niż IP66, posiadające certyfikację ATEX odpowiednią dla danej strefy.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się połączeń.

FAQ

• Czy gniazdo może pracować w strefach gazowych? Prezentowany model posiada certyfikację II 2D, co oznacza dopuszczenie do stref zagrożonych wybuchem pyłów. W przypadku stref gazowych należy zweryfikować pełną kartę katalogową pod kątem oznaczeń II 2G.
• Czy do gniazda pasują standardowe wtyczki przemysłowe? Mechanicznie gniazdo jest zgodne z normą EN 60309, jednak dla zachowania certyfikacji ATEX i poprawnego działania blokady mechanicznej, producent wymaga stosowania wtyczek z serii OPTIMA-EX.
• Z czego wynika odporność obudowy SMC? Technologia SMC (Sheet Moulding Compound) polega na prasowaniu na gorąco kompozytu poliestrowego, co skutkuje uzyskaniem bardzo dużej grubości ścianek i jednorodnej struktury, odpornej na najsilniejsze uderzenia mechaniczne.
