Gniazdo 3xRCA żeńskie białe, 1 moduł Mosaic | 078754 Legrand

Opis i Kluczowe Cechy

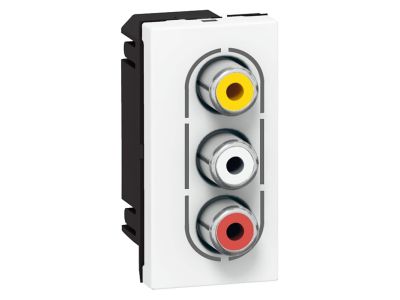

Gniazdo 3xRCA żeńskie w kolorze białym, symbol 078754, to modułowy element systemu Mosaic przeznaczony do podłączenia sygnału composite wideo (wideo + audio stereo) z urządzeń takich jak odtwarzacze DVD, kamery i magnetowidy. Dzięki kompaktowej budowie zajmuje 1 moduł, co pozwala oszczędzić miejsce w ramce lub szafie sterowniczej.

• 3 złącza RCA żeńskie: umożliwiają jednoczesne podłączenie sygnału wideo (żółty) oraz audio stereo (czerwony/biały) – kompatybilne z szeroką gamą urządzeń AV.
• Kolor biały: estetyczne dopasowanie do białych ramek i osprzętu Mosaic, zachowanie spójnej aranżacji wnętrz.
• 1 moduł szerokości: minimalne zajęcie miejsca w rozdzielnicy lub puszce instalacyjnej, umożliwia gęstą zabudowę innych modułów.
• System Mosaic: łatwy montaż w uniwersalnym uchwycie i ramce, bez konieczności stosowania narzędzi – wkładka zatrzaskuje się w mechanizmie.

Zgodność z Normami

Produkt przeznaczony do instalacji niskoprądowych w systemie Mosaic. Spełnia wymagania dyrektyw Unii Europejskiej (oznaczenie CE) oraz standardy jakości producenta. Konkretne numery norm nie zostały podane w dokumentacji produktu.

Zastosowanie

Gniazdo 3xRCA znajduje zastosowanie w instalacjach audiowizualnych i sygnalizacyjnych, gdzie wymagane jest przesyłanie analogowego sygnału composite wideo i audio.

• Podłączenie odtwarzaczy DVD, kamer, magnetowidów i innych urządzeń ze złączem composite.
• Transmisja sygnału audio stereo (lewy/prawy kanał) do systemów nagłośnienia lub wzmacniaczy.
• Punkt przyłączeniowy w szafach RACK, panelach sterowania i listwach modułowych.
• Element instalacji w systemach automatyki domowej (np. do sygnalizacji wideo z domofonu).

Wskazówki Montażowe

Montaż oraz podłączenie gniazda powinna wykonać osoba posiadająca odpowiednie kwalifikacje (zgodnie z przepisami SEP). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Gniazdo montuje się w uniwersalnym uchwycie Mosaic, a następnie w ramce. Do podłączenia przewodów sygnałowych należy użyć zgodnych wtyków RCA i zachować standardowy układ (żółty – wideo, biały – audio L, czerwony – audio R). Nie podłączać do napięcia sieciowego 230 V – produkt przeznaczony wyłącznie do sygnałów niskonapięciowych.

FAQ

• Czy gniazdo jest podświetlane? Nie, produkt nie posiada żadnego podświetlenia LED ani neonówki – jest to pasywne złącze sygnałowe.
• Jaki stopień ochrony ma gniazdo? Standardowo dla tego typu elementów instalowanych wewnątrz pomieszczeń przyjmuje się stopień ochrony IP20. Producent nie podał konkretnej wartości w karcie katalogowej.
• Czy można przez to gniazdo przesyłać sygnał HDMI lub cyfrowy? Nie, gniazdo jest przeznaczone wyłącznie do analogowego sygnału composite wideo i audio (RCA). Używanie go do innych sygnałów może spowodować uszkodzenie złącza lub utratę jakości transmisji.
