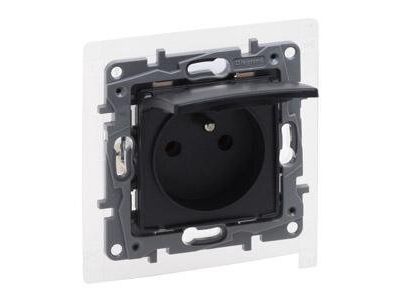

Gniazdo 2P+Z, IP44 16A, 250V, z przesłoną, zaciski śrubowe antracyt, Niloe Selection | 762237 Legrand

Opis i Kluczowe Cechy

Gniazdo 2P+Z (symbol 762237) w kolorze antracytowym to mechanizm instalacyjny o stopniu ochrony IP44, zaprojektowany do pracy z napięciem 250V~ przy prądzie 16A. Wyposażone w przesłonę zabezpieczającą przed dotykiem części pod napięciem oraz zaciski śrubowe, gwarantuje pewny i trwały montaż w rozdzielnicach, szafach sterowniczych i obudowach urządzeń. Dostarczane z plakietką, pazurkami montażowymi i uchwytem ułatwiającym instalację.

• Stopień ochrony IP44: Zapewnia ochronę przed wnikaniem wody i ciał stałych – bezpieczne użytkowanie w pomieszczeniach wilgotnych (np. łazienki, piwnice, garaże) oraz na zewnątrz pod zadaszeniem.
• Przesłona przeciwporażeniowa: Chroni przed przypadkowym dotknięciem części pod napięciem podczas wtykania i wyjmowania wtyczki – kluczowe w miejscach narażonych na kontakt z użytkownikami.
• Zaciski śrubowe: Umożliwiają szybkie i solidne podłączenie przewodów o przekroju do 2,5 mm², zapewniając niską rezystancję styku i minimalizując ryzyko poluzowania się połączenia.
• Kolor antracytowy: Neutralny design, kompatybilny z większością ramkek instalacyjnych i osprzętu ozdobnego.
• Uniwersalny montaż: Możliwość mocowania za pomocą pazurków (wpuszczanie) lub wkrętów (na ramkę), co pozwala na dopasowanie do różnych typów konstrukcji montażowych.

Zgodność z Normami

Gniazdo spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych (PN-EN 60884-1). Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami unijnymi w zakresie bezpieczeństwa użytkowania.

Zastosowanie

Gniazdo 2P+Z IP44 16A z przesłoną przeznaczone jest do stosowania w instalacjach elektrycznych wymagających podwyższonej ochrony przed wilgocią i ciałami obcymi.

• Pomieszczenia wilgotne (łazienki, pralnie, piwnice) – gdzie istnieje ryzyko zalania lub skroplenia pary wodnej.
• Obudowy urządzeń przemysłowych i maszyn – do zasilania podzespołów w środowiskach o podwyższonej wilgotności.
• Instalacje zewnętrzne pod zadaszeniem (np. garaże, altany, wiaty) – ochrona przed deszczem i kurzem.
• Obudowy szaf sterowniczych i rozdzielnic – do bezpiecznego wprowadzenia zasilania wewnętrznego.

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Gniazdo należy zamontować w odpowiedniej ramce instalacyjnej (pojedynczej lub wielokrotnej), zabezpieczając przewody w zaciskach śrubowych. Należy upewnić się, że przewody są odpowiednio dobrane pod względem przekroju (max 2,5 mm²) i poprowadzone bez naprężeń. Przesłona musi być skierowana w stronę użytkownika, aby skutecznie zabezpieczać przed dotykiem. Po montażu przeprowadzić test szczelności IP44.

FAQ

• Czy gniazdo jest kompatybilne z ramkami instalacyjnymi innych producentów? Tak – gniazdo posiada standardowe wymiary montażowe i jest dostarczane z pazurkami oraz uchwytem, co umożliwia jego montaż w większości ramkek pojedynczych i wielokrotnych dostępnych na rynku.
• Jakie przewody można podłączyć do zacisków śrubowych? Zaciski śrubowe gniazda są przystosowane do przewodów o przekroju do 2,5 mm². Zaleca się stosowanie przewodów miedzianych o odpowiedniej klasie izolacji.
• Czy gniazdo nadaje się do montażu na zewnątrz? Tak – stopień ochrony IP44 zapewnia odporność na wnikanie wody i pyłu, jednak zaleca się montaż pod zadaszeniem, aby uniknąć bezpośredniego działania deszczu i promieni UV.
