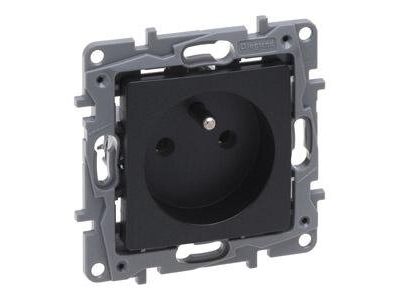

Gniazdo 2P+Z 16A, 250V (bez przesłony, zaciski śrubowe) antracyt, Niloe Selection | 762240 Legrand

Opis i Kluczowe Cechy

Gniazdo 2P+Z 16A 250V (symbol 762240) w kolorze antracyt to standardowe rozwiązanie dla instalacji jednofazowych wymagających podłączenia odbiornika z uziemieniem. Wyposażone w zaciski śrubowe zapewniające pewny styk przewodów. Mechanizm dostarczany z plakietką, pazurkami i uchwytem montażowym – gotowy do montażu w puszce instalacyjnej. Kolor antracytowy ułatwia estetyczne dopasowanie do nowoczesnych instalacji.

• Gniazdo 2-biegunowe z uziemieniem (2P+Z): Zapewnia bezpieczne podłączenie odbiorników jednofazowych z uziemieniem, zgodnie z normami instalacji elektrycznych.
• Zaciski śrubowe: Umożliwiają szybkie i pewne podłączenie przewodów o różnych przekrojach, co ułatwia montaż i późniejsze konserwacje.
• Bez przesłony: Uproszczona konstrukcja ułatwiająca podłączenie wtyczek, szczególnie w miejscach o ograniczonym dostępie.
• Kolor antracyt: Neutralne wybarwienie nawiązujące do nowoczesnych kolorystyk instalacji, łatwe w dobraniu do ramki i otoczenia.
• Mechanizm z plakietką, pazurkami i uchwytem: Kompletne wyposażenie skraca czas montażu i zwiększa wygodę instalatora.

Zgodność z Normami

Gniazdo spełnia wymagania normy PN-EN 60884-1 dotyczącej gniazd wtyczkowych stosowanych w instalacjach elektrycznych niskiego napięcia. Posiada deklarację zgodności CE.

Zastosowanie

Gniazdo 2P+Z 16A 250V znajduje zastosowanie w każdej instalacji wymagającej podłączenia jednofazowych odbiorników z uziemieniem.

• Instalacje mieszkaniowe i biurowe – gniazda wtykowe w pokojach, kuchniach, łazienkach.
• Pomieszczenia użytkowe – gniazda w halach produkcyjnych, warsztatach, magazynach.
• Miejsca o dużym natężeniu ruchu – gniazda dostępne publicznie, np. na klatkach schodowych.
• Instalacje zewnętrzne pod zadaszeniem – gniazda chronione przed czynnikami atmosferycznymi (w połączeniu z odpowiednią ramką).

Wskazówki Montażowe

Montaż gniazda powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Mechanizm montować w puszce instalacyjnej za pomocą pazurków lub wkrętów (w zależności od wybranej ramki). Przewody podłączać do zacisków śrubowych zgodnie z oznaczeniami: L (faza), N (neutralny), PE (uziemienie). Po montażu sprawdzić pewność połączeń i brak zwarć. Zaleca się stosowanie ramki o odpowiednim kolorze i rozmiarze dla uzyskania estetycznego i funkcjonalnego efektu.

FAQ

• Czy gniazdo posiada przesłonę ochronną? Nie, to gniazdo bez przesłony – umożliwia bezpośrednie podłączenie wtyczki bez konieczności używania specjalnych adapterów.
• Jakie przewody można podłączyć do zacisków śrubowych? Zaciski śrubowe umożliwiają podłączenie przewodów miedzianych o przekroju od 1,5 mm² do 2,5 mm² (zgodnie z wymaganiami normy PN-HD 60364-5-52).
• Czy gniazdo jest kompatybilne z ramkami standardowych producentów? Tak, mechanizm dostarczany jest z plakietką i pazurkami, co zapewnia kompatybilność z większością dostępnych na rynku ramkek o standardowych wymiarach.
