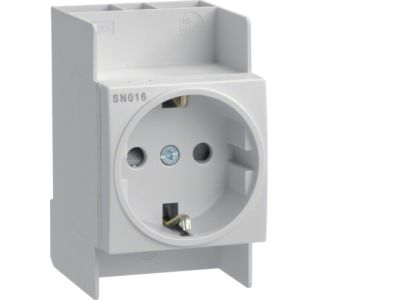

Gniazdo 10/16A, 250V, do rozdzielni I kl. izol. | SN016 Hager

Opis i Kluczowe Cechy

Gniazdo oznaczone symbolem SN016 to modułowe gniazdo zasilające 10/16A, 250V, przeznaczone do montażu w rozdzielnicach elektrycznych. Dzięki prądowi znamionowemu 16A umożliwia podłączenie odbiorników o znacznym zapotrzebowaniu energetycznym bez ryzyka przeciążenia. Zastosowanie I klasy izolacji zapewnia ochronę użytkownika poprzez połączenie części przewodzących z przewodem ochronnym PE.

• Prąd znamionowy 10/16A: Elastyczność podłączenia – gniazdo obsługuje zarówno obwody 10A (np. do oświetlenia) jak i 16A (do gniazd wtykowych 230V), co ułatwia unifikację wyposażenia rozdzielnicy.
• Napięcie znamionowe 250V AC: Pełna kompatybilność z typowymi sieciami jednofazowymi w instalacjach niskiego napięcia, gwarantująca bezpieczną pracę w standardowych warunkach.
• I klasa izolacji: Wszystkie metalowe części obudowy muszą być uziemione – zwiększa to bezpieczeństwo podczas eksploatacji i ułatwia spełnienie wymogów ochrony przeciwporażeniowej.
• Konstrukcja modułowa do rozdzielnic: Łatwy montaż w szafach sterowniczych i rozdzielnicach z wykorzystaniem szyny TH35, co przyspiesza instalację i umożliwia szybką rozbudowę układu.
• Przeznaczenie do rozdzielni: Gniazdo zostało zaprojektowane do pracy wewnątrz obudów rozdzielnic, gdzie dostęp jest ograniczony dla wykwalifikowanego personelu, co zwiększa trwałość i niezawodność w środowisku przemysłowym.

Zgodność z Normami

Gniazdo SN016 jest produkowane zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada oznaczenie CE. Jego konstrukcja spełnia wymagania dla gniazd wtykowych i styków przeznaczonych do montażu w rozdzielnicach, jednak producent nie podał konkretnych numerów norm w dostarczonej dokumentacji. Przed montażem zalecamy weryfikację zgodności z lokalnymi przepisami instalacyjnymi.

Zastosowanie

Gniazdo modułowe SN016 sprawdza się wszędzie tam, gdzie potrzebne jest bezpieczne i łatwo dostępne źródło zasilania 230V wewnątrz rozdzielnicy. Idealne jako gniazdo serwisowe do celów diagnostycznych, pomiarowych lub do zasilania urządzeń pomocniczych.

• Zasilanie sterowników PLC, modemów, routerów lub innych urządzeń automatyki umieszczonych w szafie sterowniczej.
• Gniazdo do podłączenia przenośnego sprzętu pomiarowego podczas prac konserwacyjnych i rozruchowych.
• Awaryjne zasilanie wentylatorów, oświetlenia wewnątrz rozdzielnicy lub zasilanie gniazda 230V dla narzędzi ręcznych w strefie rozdzielni.
• Jako gniazdo wyjściowe dla obwodów gniazd wtyczkowych w instalacjach tymczasowych lub przemysłowych.

Wskazówki Montażowe

Montaż gniazda SN016 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Prace należy prowadzić przy bezwzględnie odłączonym napięciu i zabezpieczeniu przed przypadkowym załączeniem. Urządzenie montuje się na szynie montażowej TH35 (DIN) w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do obciążenia prądowego (min. 1,5 mm² dla 10A, 2,5 mm² dla 16A) oraz zgodnie z dokumentacją producenta. W przypadku I klasy izolacji konieczne jest podłączenie przewodu ochronnego PE do zacisku uziemiającego gniazda. Moment dokręcania śrub zacisków – zgodnie z instrukcją producenta.

FAQ

• Jaki jest stopień ochrony IP tego gniazda? Producent nie podał stopnia ochrony IP. Gniazdo jest przeznaczone do montażu wewnątrz rozdzielnicy, gdzie standardowo zapewnia się ochronę przed dotykiem (IP2X lub wyższy w zależności od obudowy). W warunkach normalnej pracy w suchym wnętrzu szafy sterowniczej nie wymaga dodatkowego uszczelnienia.
• Czy gniazdo SN016 może być używane zarówno dla obciążenia 10A, jak i 16A? Tak. Wartość 10/16A oznacza, że gniazdo jest przystosowane do pracy w obwodach zabezpieczonych wyłącznikiem nadprądowym o prądzie znamionowym do 16A, a przy niższym obciążeniu (10A) spełnia wszystkie wymogi bezpieczeństwa. Zawsze jednak należy stosować odpowiednie zabezpieczenie nadprądowe.
• Jaką klasę izolacji ma to gniazdo? Gniazdo deklaruje I klasę izolacji. Oznacza to, że wszystkie dostępne części metalowe są połączone z zaciskiem ochronnym PE. W instalacji konieczne jest podłączenie przewodu ochronnego, w przeciwnym razie gniazdo nie zapewnia ochrony przed porażeniem.
