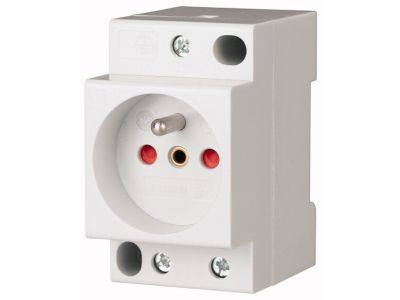

Gniazdko z/u z zabezpieczeniem przed dziećmi, 10/16A, 250VAC, Z-SD230-BS | 266876 Eaton

Opis i Kluczowe Cechy

Gniazdo modułowe Z-SD230-BS marki Eaton to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o montażu w nowoczesnych rozdzielnicach elektrycznych. Urządzenie pracuje przy napięciu znamionowym 250VAC i obsługuje prąd znamionowy w zakresie od 10A do 16A, co pozwala na bezpieczne zasilanie szerokiej gamy odbiorników bezpośrednio z poziomu szafy sterowniczej. Kluczowym wyróżnikiem wersji -BS jest zintegrowane zabezpieczenie przed dziećmi (przesłony torów prądowych) oraz solidny trzpień uziemiający, co podnosi standard bezpieczeństwa użytkowania. Szerokość modułowa wynosząca 2,5 jednostki (JC) zapewnia optymalne odprowadzanie ciepła i stabilność mechaniczną po zatrzaśnięciu na szynie.

• Prąd znamionowy: 10/16A zapewniający wszechstronność zastosowań.
• Napięcie znamionowe: 250VAC, standardowe dla europejskich sieci niskiego napięcia.
• Zabezpieczenie przed dziećmi: Mechaniczne przesłony chroniące przed dostępem do części pod napięciem.
• Trzpień uziemiający: Gwarancja ochrony przeciwporażeniowej dla urządzeń w I klasie ochronności.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej dla aparatury modułowej. Eaton, jako lider w branży elektrotechnicznej, zapewnia wysoką jakość materiałów izolacyjnych, które są odporne na wysokie temperatury oraz prądy pełzające. Gniazdo spełnia wymagania dotyczące stopnia ochrony wewnątrz rozdzielnicy, zapewniając długowieczność i niezawodność w trudnych warunkach eksploatacyjnych.

Zastosowanie

Gniazdo Z-SD230-BS znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej oraz elektroinstalatorstwie budynkowym. Jest niezastąpione w rozdzielnicach głównych i obiektowych jako punkt poboru energii dla:

• Urządzeń diagnostycznych i laptopów serwisowych podczas prac konserwacyjnych.
• Oświetlenia tymczasowego wewnątrz szaf sterowniczych.
• Zasilaczy buforowych i urządzeń peryferyjnych montowanych na szynie DIN.
• Elektronarzędzi wymagających podłączenia w obrębie maszynowni.

Wskazówki Montażowe

Instalacja gniazda jest intuicyjna i elastyczna. Urządzenie przystosowane jest do montażu na standardowej szynie montażowej DIN (TH35) poprzez zatrzask, ale oferuje również możliwość montażu śrubowego, co jest istotne w aplikacjach narażonych na wibracje. Gniazdo jest w pełni kompatybilne z dedykowanym blokiem oszynowania Z7-SD/1P+N o przekroju 10 mm, co pozwala na szybkie i estetyczne mostkowanie zasilania L/N bez konieczności stosowania dużej ilości przewodów giętkich. Podczas dokręcania zacisków śrubowych należy zachować odpowiedni moment obrotowy, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.

FAQ

• Jaką szerokość zajmuje gniazdo w rozdzielnicy? Gniazdo ma szerokość 2,5 jednostki modułowej (JC), co należy uwzględnić przy planowaniu wolnego miejsca na szynie DIN.
• Czy gniazdo posiada uziemienie? Tak, model Z-SD230-BS jest wyposażony w standardowy trzpień uziemiający.
• Czy można je łączyć szyną grzebieniową? Tak, konstrukcja umożliwia wykorzystanie bloku oszynowania Z7-SD/1P+N 10 mm dla ułatwienia montażu szeregowego.
