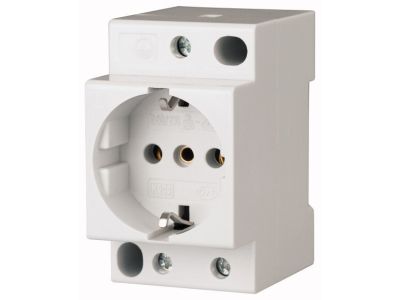

Gniazdko typu Schuko, 10/16A, 250VAC, Z-SD230 | 266875 Eaton

Opis i Kluczowe Cechy

Gniazdko typu Schuko Eaton Z-SD230 o numerze katalogowym 266875 to profesjonalne rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o wymagających systemach elektroenergetycznych. Urządzenie charakteryzuje się prądem znamionowym na poziomie 10/16 A oraz napięciem znamionowym 250 V AC, co pozwala na bezpieczne zasilanie urządzeń o znacznej mocy bezpośrednio z poziomu rozdzielnicy. Kluczowym atutem jest szerokość wynosząca 2,5 jednostki modułowej (2,5JC), co zapewnia odpowiednią przestrzeń dla bezpiecznego odprowadzania ciepła i wygodnego podłączenia wtyczek. Konstrukcja wspiera modułowy montaż na szynach zasilających L/N, a także oferuje możliwość montażu śrubowego, co zwiększa uniwersalność zastosowań w różnych typach obudów.

• Prąd znamionowy: 10/16 A (obsługa obciążeń do 16 amperów).
• Napięcie znamionowe: 250 V AC (standardowe napięcie sieciowe).
• Szerokość: 2,5JC (jednostki modułowej), zapewniająca stabilność mechaniczną.
• Kompatybilność z blokiem oszynowania: Dedykowany blok Z7-SD/1P+N o przekroju 10 mm² umożliwia szybkie i estetyczne mostkowanie.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Standard Schuko (typ F) gwarantuje pełną kompatybilność z większością europejskich wtyczek z uziemieniem bocznym. Eaton, jako lider branży, zapewnia wysoką jakość materiałów izolacyjnych, co przekłada się na długowieczność i odporność na przebicia elektryczne w trudnych warunkach przemysłowych.

Zastosowanie

Gniazdo Z-SD230 znajduje szerokie zastosowanie w nowoczesnym budownictwie oraz przemyśle. Jest niezastąpione w szafach sterowniczych i rozdzielnicach głównych jako punkt serwisowy, umożliwiający podłączenie elektronarzędzi, laptopów diagnostycznych czy oświetlenia tymczasowego. Dzięki możliwości montażu na szynie DIN (TS35), idealnie integruje się z pozostałą aparaturą modułową, taką jak wyłączniki nadprądowe czy różnicowoprądowe.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Gniazdo montuje się na standardowej szynie DIN 35 mm. Dzięki wsparciu dla bloku oszynowania Z7-SD/1P+N 10 mm, instalator może w łatwy sposób połączyć gniazdo z szynami zasilającymi, co znacząco skraca czas prefabrykacji rozdzielnicy. Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.

FAQ

• Czy gniazdo posiada uziemienie? Tak, jest to gniazdo typu Schuko z bocznymi stykami ochronnymi.
• Jaka jest szerokość gniazda w mm? Szerokość wynosi 2,5 jednostki modułowej, co w standardzie DIN odpowiada około 45 mm.
• Czy można stosować szyny grzebieniowe? Tak, gniazdo jest przystosowane do współpracy z blokiem oszynowania Z7-SD/1P+N 10 mm.
