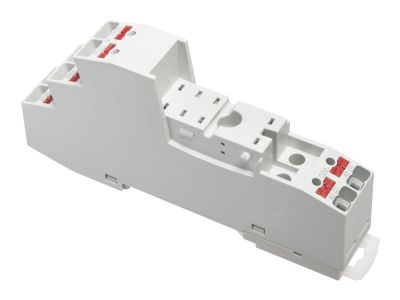

Gniazdo GZP80 z zaciskami Push-in do RM84, RM85, RM85 inrush, RM85 | 864325 Relpol

Opis i Kluczowe Cechy

Gniazdo GZP80 to zaawansowane rozwiązanie instalacyjne od renomowanego producenta RELPOL, zaprojektowane z myślą o maksymalnej efektywności montażu i niezawodności połączeń elektrycznych. Wykorzystanie nowoczesnej technologii zacisków typu Push-in pozwala na beznarzędziowe wprowadzanie przewodów, co znacząco skraca czas prefabrykacji szaf sterowniczych i eliminuje ryzyko poluzowania się styków pod wpływem drgań.

• Wszechstronność prądowa: Gniazdo obsługuje jeden tor prądowy o obciążalności do 12 A przy napięciu 300 V AC lub dwa tory prądowe po 8 A każdy, co czyni je uniwersalnym elementem w systemach automatyki.
• Technologia Push-in: Pozwala na podłączenie przewodów o przekroju do 2 x 1,5 mm² (bez tulejki) lub 2 x 1 mm² (z tulejką izolowaną), zapewniając trwały docisk mechaniczny.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 15,9 mm pozwala na optymalne wykorzystanie miejsca na szynie montażowej.
• Kompatybilność: Gniazdo jest dedykowane do szerokiej gamy przekaźników miniaturowych, w tym serii RM84, RM85, RM85 inrush, RM87L oraz RMP84/85.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Gniazdo GZP80 umożliwia montaż na standardowej szynie 35 mm zgodnie z normą PN-EN 60715, co gwarantuje pełną kompatybilność z większością systemów obudów i rozdzielnic dostępnych na rynku europejskim. Solidna konstrukcja izolacyjna zapewnia bezpieczną pracę przy napięciu znamionowym do 300 V AC.

Zastosowanie

Gniazdo GZP80 znajduje szerokie zastosowanie w profesjonalnych systemach elektroenergetycznych i automatyce przemysłowej. Jest idealnym wyborem do:

• Układów sterowania maszyn, gdzie wymagana jest szybka wymiana elementów wykonawczych.
• Rozdzielnic budynkowych i przemysłowych, w których kluczowa jest oszczędność miejsca.
• Aplikacji narażonych na wibracje, dzięki pewnemu trzymaniu przewodów przez zaciski sprężynowe.
• Systemów wymagających dodatkowej sygnalizacji stanu pracy (możliwość montażu modułów typu M).

Wskazówki Montażowe

Montaż gniazda może odbywać się na dwa sposoby: poprzez zatrzaśnięcie na szynie DIN 35 mm lub przykręcenie do płyty montażowej za pomocą jednego wkrętu M3. Aby zapewnić optymalne parametry połączenia, należy odizolować przewody na długości od 8 do 10 mm. W przypadku stosowania linek, zaleca się użycie tulejek izolowanych o przekroju do 1 mm². Gniazdo jest w pełni kompatybilne z akcesoriami takimi jak obejmy wyrzutnikowe (GZP80-0400, GZT80-0040) oraz obejmy sprężynowe (GZM80-0041), które zabezpieczają przekaźnik przed wypadnięciem.

FAQ

• Czy do montażu przewodów w zaciskach Push-in potrzebuję śrubokręta? Nie, technologia Push-in pozwala na bezpośrednie wciśnięcie sztywnego przewodu lub przewodu z tulejką. Śrubokręt jest potrzebny jedynie do zwolnienia blokady przy demontażu kabla.
• Jakie moduły dodatkowe można zamontować w gnieździe? Gniazdo GZP80 jest przystosowane do montażu modułów sygnalizacyjnych i przeciwprzepięciowych typu M, co pozwala na łatwą diagnostykę pracy przekaźnika.
• Czy gniazdo obsługuje przekaźniki RM85 w wersji wysokotemperaturowej? Tak, gniazdo jest w pełni kompatybilne z serią RM85 105 °C sensitive.
