Gn. R-TV-SAT przelotowe (4dB) b/r, alu | EPH3500261 Schneider Electric

Opis i Kluczowe Cechy

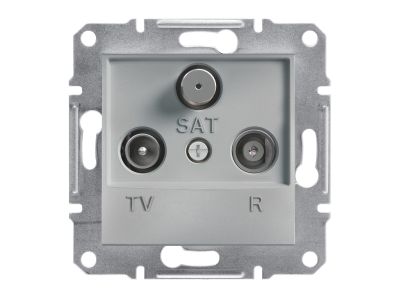

Gniazdo RTV-SAT przelotowe Schneider Electric, seria Asfora, symbol EPH3500261, o tłumieniu 4 dB, w kolorze aluminium. Wyposażone w bezgwintowe zaciski przyłączeniowe oraz metalową ramkę montażową galwanizowaną, która zapewnia solidność konstrukcji. Gniazdo przeznaczone jest do montażu w ramkach wielokrotnych, co pozwala na elastyczne komponowanie aranżacji.

• Tłumienie 4 dB: Zapewnia odpowiedni poziom sygnału dla typowych instalacji TV-SAT, minimalizując straty na przelocie.
• Zaciski bezgwintowe: Umożliwiają szybkie i pewne podłączenie przewodów bez użycia narzędzi, co skraca czas montażu.
• Metalowa ramka montażowa galwanizowana: Gwarantuje wytrzymałość mechaniczną i stabilność gniazda w puszce instalacyjnej.
• Czytelne oznaczenie zacisków: Ułatwia identyfikację wejścia/wyjścia podczas okablowania, redukując ryzyko pomyłek.
• Kolor aluminium: Pasuje do nowoczesnych, metalicznych aranżacji wnętrz, kompatybilny z ramkami serii Asfora w tym samym odcieniu.

Zgodność z Normami

Gniazdo RTV-SAT spełnia wymagania europejskich norm dotyczących osprzętu instalacyjnego oraz posiada certyfikację CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami branży elektroinstalacyjnej i telewizyjno-satelitarnej.

Zastosowanie

Gniazdo przelotowe RTV-SAT dedykowane jest do dystrybucji sygnału telewizyjnego i satelitarnego w instalacjach domowych, biurowych oraz hotelowych. Sprawdza się w systemach pojedynczych i rozgałęzionych.

• Podłączenie odbiorników TV/SAT w pomieszczeniach mieszkalnych – jeden przewód magistralny zasila kolejne gniazda.
• Budowa instalacji antenowej w budynkach wielorodzinnych – możliwość łączenia w łańcuch.
• Rozbudowa istniejącej sieci RTV – dodawanie nowych punktów odbiorczych bez ingerencji w główną linię.
• Zastosowanie w salach konferencyjnych, hotelach – zapewnienie sygnału w wielu pokojach przy jednym źródle.

Wskazówki Montażowe

Montaż gniazda RTV-SAT powinien być wykonany przez wykwalifikowanego instalatora z uprawnieniami SEP lub odpowiednimi kwalifikacjami w zakresie instalacji antenowych. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie w obwodzie (jeśli instalacja zawiera wzmacniacze lub zasilacze). Gniazdo montuje się w puszce instalacyjnej na standardowy rozstaw (Ø60 mm). Przewody podłączyć zgodnie z oznaczeniami na obudowie – zaciśnięcie w bezgwintowych zaciskach wymaga jedynie dociśnięcia i wsunięcia przewodu. Przekrój przewodu dobrać do wymogów instalacji RTV (zalecany koncentryk 75 Ω). Po montażu sprawdzić ciągłość i jakość sygnału.

FAQ

• Czy gniazdo ma wbudowany wzmacniacz? Nie, gniazdo EPH3500261 jest przelotowe z tłumieniem 4 dB – nie wzmacnia sygnału, a jedynie przekazuje go dalej.
• Jaki jest stopień ochrony IP? Producent nie podaje stopnia IP. W standardowych warunkach wewnątrz pomieszczeń gniazdo nie wymaga specjalnej ochrony przed wilgocią.
• Czy mogę zamontować je w ramce wraz z innymi gniazdami serii Asfora? Tak, gniazdo jest przystosowane do ramek wielokrotnych Schneider Electric Asfora, co pozwala na tworzenie zestawień ze łącznikami i gniazdami elektrycznymi.
