Główka stop bezpieczeństwa 2NO+2NC o40 odryglowanie obrót | 9001SKR16H2 Schneider Electric

Opis i Kluczowe Cechy

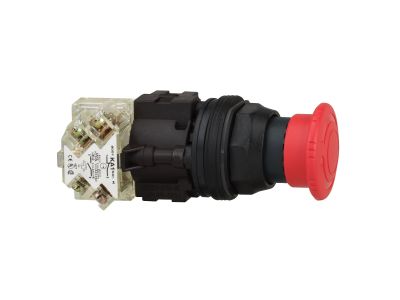

Główka stop bezpieczeństwa Schneider Electric z serii Harmony 9001K (symbol 9001SKR16H2) to przycisk awaryjnego zatrzymania z mechanizmem zatrzaskowo-obrotowym (odryglowanie przez obrót). Wyposażona w 4 styki – 2 normalnie otwarte (NO) i 2 normalnie zamknięte (NC) – umożliwia bezpieczne zatrzymanie i sygnalizację stanu w obwodach sterowania. Dzięki średnicy głowicy 40 mm i stopniowi ochrony IP66 sprawdza się w trudnych warunkach przemysłowych, a montaż w standardowym otworze 30 mm ułatwia instalację w rozdzielnicach i panelach operatorskich.

• Styki 2NO+2NC: Dwa zestawy styków zwiernych i rozwiernych umożliwiają jednoczesne odcięcie obwodu sterowania i aktywację sygnalizacji – zwiększa to niezawodność funkcji stop bezpieczeństwa.
• Stopień ochrony IP66: Pyłoszczelność i ochrona przed silnymi strumieniami wody gwarantują niezawodną pracę w wilgotnym, zapylonym lub zewnętrznym środowisku bez ryzyka uszkodzenia styków.
• Mechanizm zatrzaskowo-obrotowy (odryglowanie obrót): Po zadziałaniu przycisk pozostaje w pozycji zatrzymania – odblokowanie wymaga obrotu głowicy, co zapobiega przypadkowemu ponownemu uruchomieniu.
• Średnica głowicy 40 mm: Duża, czerwona głowica jest dobrze widoczna nawet z daleka, co umożliwia szybką identyfikację stanu awaryjnego przez operatora.
• Montaż w otworze 30 mm: Standardowy wymiar otworu montażowego upraszcza instalację w istniejących panelach i rozdzielnicach bez konieczności adaptacji.

Zgodność z Normami

Główka stop bezpieczeństwa Schneider Electric Harmony 9001K jest zaprojektowana i produkowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Spełnia wymagania dla elementów układów awaryjnego zatrzymania zgodnie z dyrektywami maszynowymi.

Zastosowanie

Przycisk awaryjnego zatrzymania z serii Harmony 9001K znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i szybkie odcięcie zasilania lub wywołanie sygnału stopu w sytuacji zagrożenia. Najczęściej stosuje się go w:

• Sterowaniu obwodami bezpieczeństwa maszyn i urządzeń produkcyjnych – jako element wyłącznika bezpieczeństwa w pętli STOP.
• Impulsowaniu styczników, przekaźników lub wejść PLC – realizacja sygnału zatrzymania awaryjnego w systemach automatyki.
• Sygnalizacji stanu awaryjnego – styki NO mogą załączać lampkę lub alarm, a NC odcinać obwód.
• Automatyce budynkowej i przemysłowej – montaż na panelach operatorskich, w szafach sterowniczych i na maszynach.

Wskazówki Montażowe

Montaż i podłączenie główki stop bezpieczeństwa powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu w standardowym otworze 30 mm w panelu lub puszce instalacyjnej. Przewody łączyć za pomocą mechanizmu śrubowo-zaciskowego – moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta (zalecany przekrój 0,5…2,5 mm²). Dla uzyskania pełnej szczelności IP66 należy zastosować odpowiednie uszczelki i dławiki kablowe. Główkę można również montować na szynie DIN 35 mm (TH35) przy użyciu dedykowanego adaptera (nie wchodzi w skład zestawu).

FAQ

• Czy głowica jest podświetlana? Nie, główka stop bezpieczeństwa 9001SKR16H2 nie posiada wbudowanego podświetlenia. Sygnalizacja stanu opiera się na mechanicznym położeniu głowicy (wciśnięta / odryglowana).
• Jaki stopień ochrony ma główka? Stopień ochrony to IP66, co oznacza pyłoszczelność i ochronę przed silnymi strumieniami wody. Nadaje się do pracy w trudnych warunkach, np. na zewnątrz lub w zapylonym środowisku.
• Czy przycisk wymaga siły do odryglowania? Tak, mechanizm obrotowy wymaga ręcznego obrotu głowicy w celu odblokowania. To zapobiega przypadkowemu wznowieniu pracy maszyny bez świadomej decyzji operatora.
