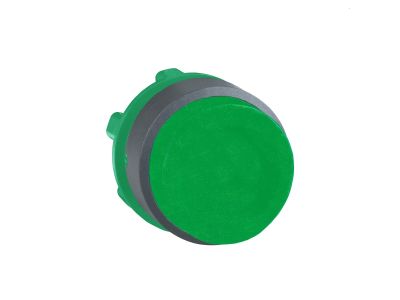

Główka przycisku wystającego z samopowrotem zielona plastikowa Harmony XB5 | ZB5AL3 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku wystająca z samopowrotem, zielona, plastikowa Schneider Electric Harmony XB5 (symbol ZB5AL3) to element czołowy umożliwiający impulsowe sterowanie maszynami. Zaprojektowana do montażu w otworze 22 mm, oferuje wyraźną sygnalizację wizualną dzięki intensywnemu kolorowi oraz wysoką odporność na trudne warunki środowiskowe. Ergonomiczny kształt ułatwia obsługę, a modularna konstrukcja pozwala na szybki montaż z blokami styków Harmony XB5.

• Stopień ochrony IP66: odporność na kurz, wodę i wibracje – gwarantuje niezawodną pracę w wymagających środowiskach przemysłowych.
• Szeroki zakres temperatury pracy -40°C do 70°C: umożliwia stosowanie w instalacjach zewnętrznych i chłodniach bez ryzyka uszkodzenia mechanizmu.
• Plastikowa ramka: zapewnia doskonałą izolację elektryczną oraz odporność na środki chemiczne, co zwiększa bezpieczeństwo i trwałość.
• Mechanizm samopowrotny (sprężyna powrotna): gwarantuje jednoznaczne impulsowanie sterowania – przycisk wraca do położenia spoczynkowego po puszczeniu.
• Modularna konstrukcja 22 mm: pasuje do standardowych otworów panelowych i jest kompatybilna z całą gamą bloków styków Harmony XB5, co upraszcza serwis i modyfikacje.

Zgodność z Normami

Główka przycisku ZB5AL3 została zaprojektowana zgodnie z międzynarodowymi wymaganiami dotyczącymi odporności na pył i wilgoć (stopień ochrony IP66). Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Montaż i użytkowanie zgodne z dokumentacją producenta gwarantują bezpieczną eksploatację.

Zastosowanie

Główka przycisku ZB5AL3 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ergonomiczne i niezawodne sterowanie impulsowe w trudnych warunkach. Dzięki odporności na czynniki zewnętrzne sprawdza się zarówno wewnątrz, jak i na zewnątrz pomieszczeń.

• Sterowanie maszynami przemysłowymi w liniach produkcyjnych i obrabiarkach.
• Impulsowe załączanie styczników, przekaźników lub wejść sterowników PLC.
• Sygnalizacja wizualna i przyciski zatrzymania awaryjnego w instalacjach wymagających jednoznacznego rozpoznania stanu.
• Automatyka budynkowa – panele operatorskie w halach magazynowych, sortowniach i warsztatach.

Wskazówki Montażowe

Montaż główki przycisku oraz podłączenie bloku styków (nie wchodzącego w skład zestawu) może być wykonywane wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Główkę należy zamocować w otworze panelu o średnicy 22 mm, a następnie dokręcić pierścień mocujący momentem podanym w dokumentacji producenta. Przekrój przewodów oraz zachowanie odległości izolacyjnych muszą być zgodne z obowiązującymi normami i specyfikacją bloku styków. Przed uruchomieniem sprawdzić prawidłowość działania mechanizmu samopowrotnego.

FAQ

• Czy główka przycisku ZB5AL3 jest podświetlana? Nie, oferowana główka nie zawiera elementów świetlnych. Jest to mechaniczny element czołowy przeznaczony do współpracy z blokami styków (np. ZB5AZ…). W zestawie nie ma diody LED ani lampki.
• Jaki stopień ochrony ma główka ZB5AL3? Produkt posiada stopień ochrony IP66, co oznacza pyłoszczelność oraz ochronę przed silnymi strumieniami wody, dzięki czemu nadaje się do instalacji w wilgotnym i pylistym otoczeniu.
• Czy główka działa poprawnie w niskich temperaturach? Tak, główka została przystosowana do pracy w zakresie temperatur od -40°C do 70°C, co pozwala na stosowanie w chłodniach, magazynach zewnętrznych i innych strefach o ekstremalnych warunkach.
