Główka przycisku wystającego z samopowrotem LED żółta metalowa Harmony XB4 | ZB4BW153 Schneider Electric

Opis i Kluczowe Cechy

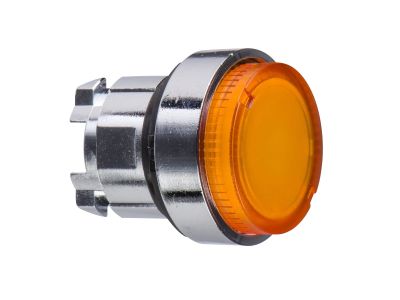

Główka przycisku wystającego z samopowrotem LED w kolorze żółtym, oznaczona symbolem ZB4BW153, należy do serii Harmony XB4 marki Schneider Electric. Jest to podświetlany element sterowniczy przeznaczony do montażu w panelach i pulpitach – kompatybilny z otworami 22 mm. Wyposażona w chromowaną metalową ramkę oraz zintegrowaną diodę LED, która zapewnia wyraźną sygnalizację wizualną. Dzięki stopniowi ochrony IP66 i szerokiemu zakresowi temperatur pracy (-40°C do 70°C) sprawdza się w wymagających warunkach przemysłowych. Mechanizm sprężynowy zapewnia samoczynny powrót po naciśnięciu, co umożliwia realizację funkcji impulsowej.

• Podświetlenie LED: wbudowana dioda LED w kolorze żółtym ułatwia lokalizację przycisku i informuje o stanie urządzenia – zwiększa bezpieczeństwo i komfort obsługi.
• Metalowa ramka chromowana: odporna na uderzenia, wibracje i korozję – wydłuża żywotność w trudnych warunkach eksploatacyjnych.
• Stopień ochrony IP66: pyłoszczelność i ochrona przed silnymi strumieniami wody – pozwala na instalację na zewnątrz oraz w strefach mokrych i zapylonych.
• Szeroki zakres temperatur -40°C do 70°C: niezawodne działanie w ekstremalnych warunkach cieplnych – nadaje się do hal hutniczych, chłodni i stref klimatycznych.
• Modułowa konstrukcja 22 mm: montaż zatrzaskowy w standardowym wycięciu – upraszcza instalację i wymianę, skraca czas modernizacji maszyn.

Zgodność z Normami

Główka przycisku Harmony XB4 ZB4BW153 została zaprojektowana zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada certyfikat CE. Producent deklaruje odporność na uderzenia, kurz, wodę i wibracje potwierdzoną stopniem ochrony IP66. Parametry mechaniczne i temperaturowe odpowiadają standardom stosowanym w automatyce przemysłowej.

Zastosowanie

Uniwersalna główka przycisku z samopowrotem i podświetleniem LED sprawdza się w różnych aplikacjach sterowania i sygnalizacji. Dzięki metalowej ramce i wysokiej szczelności jest zalecana do środowisk o podwyższonej wilgotności, zapyleniu i ryzyku uszkodzeń mechanicznych.

• Sterowanie maszynami i urządzeniami produkcyjnymi – przycisk START/RESET z sygnalizacją pracy.
• Sygnalizacja stanu awaryjnego (żółty kolor zgodny z normą kolorystyczną dla ostrzeżeń).
• Impulsowe wyzwalanie styczników, przekaźników i modułów PLC w szafach sterowniczych.
• Instalacje zewnętrzne i w strefach mokrych (przemysł spożywczy, myjnie, stacje uzdatniania).

Wskazówki Montażowe

Montaż główki przycisku powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Główkę mocuje się zatrzaskowo w wycięciu o średnicy 22 mm na panelu lub płycie montażowej. Po wciśnięciu główki należy dopełnić blok styków (oddzielny element) – nie jest on dostarczany w zestawie. Nie ma konieczności dokręcania – połączenie mechaniczne wymaga ręcznego zatrzaśnięcia. Przekrój przewodów (w przypadku podłączenia bloku styków) należy dobrać zgodnie z maksymalnym prądem obciążenia wskazanym w dokumentacji bloku. Nie stosować nadmiernej siły – mechanizm sprężynowy wymaga jedynie lekkiego wciśnięcia.

FAQ

• Czy główka przycisku ZB4BW153 jest dostarczana z diodą LED? Tak, posiada wbudowane podświetlenie LED w kolorze żółtym. Należy jednak pamiętać, że do poprawnej pracy wymagany jest odpowiedni blok styków z zasilaniem LED (np. ZB4BZ103 lub ZB4BZ104) – nie jest on częścią zestawu.
• Jaki stopień ochrony ma ten przycisk? Stopień ochrony IP66 oznacza pełną pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na stosowanie w warunkach przemysłowych i na zewnątrz budynków.
• Czy przycisk działa w trybie impulsowym (monostabilnym)? Tak, główka posiada mechanizm samopowrotu (sprężynowy). Po naciśnięciu styk jest zwierany tylko na czas przytrzymania, po zwolnieniu wraca do pozycji spoczynkowej – umożliwia to realizację funkcji impulsowej.
