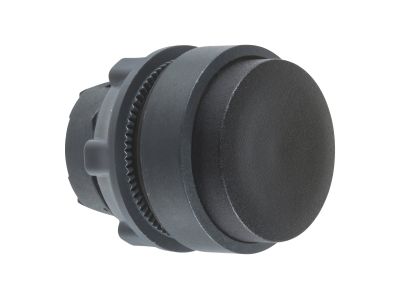

Główka przycisku wystającego z samopowrotem czarna plastikowa Harmony XB5 | ZB5AL2 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku wystającego z samopowrotem Schneider Electric Harmony XB5 (symbol ZB5AL2) to czarny, okrągły element sterowniczy wykonany z wytrzymałego tworzywa sztucznego. Dzięki mechanizmowi sprężyny powrotnej generuje sygnał impulsowy, a wysoka szczelność IP66 oraz szeroki zakres temperatur pracy od -40°C do 70°C czynią go niezawodnym w wymagających środowiskach przemysłowych. Kompatybilny z otworami montażowymi 22 mm.

• Obudowa z tworzywa sztucznego: zapewnia dobrą odporność na działanie środków chemicznych oraz izolację elektryczną, co zwiększa bezpieczeństwo w instalacjach.
• Stopień ochrony IP66: całkowita odporność na kurz i silne strugi wody – idealna do pracy na zewnątrz, w przemyśle spożywczym czy chemicznym.
• Szeroki zakres temperatur (-40°C do 70°C): gwarantuje stabilne działanie w ekstremalnych warunkach, od mrozu po gorące środowiska produkcyjne.
• Mechanizm samopowrotny (sprężyna powrotna): po naciśnięciu przycisk powraca do położenia wyjściowego, umożliwiając pracę impulsową – idealny do sterowania stycznikami, przekaźnikami lub sygnalizacją.
• Kompatybilność z otworami 22 mm i modułowa konstrukcja: pasuje do standardowych paneli, a prosta budowa ułatwia szybki montaż, serwis i rozbudowę systemu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Stopień ochrony IP66 potwierdza odporność na wnikanie pyłu i wody. (Szczegółowe numery norm dostępne w dokumentacji technicznej producenta.)

Zastosowanie

Główka przycisku ZB5AL2 stanowi ergonomiczny interfejs człowieka-maszyna, współpracujący z blokami styków serii Harmony XB5. Znajduje zastosowanie w:

• Sterowaniu maszynami i urządzeniami przemysłowymi – przyciski start/stop, załączanie awaryjne (zależnie od konfiguracji).
• Panelach operatorskich szaf sterowniczych i rozdzielnic.
• Automatyce budynkowej – np. sterowanie oświetleniem, bramami, systemami wentylacji.
• Sygnalizacji i obsłudze linii produkcyjnych w trudnych warunkach (pył, wilgoć, wahania temperatury).

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji elektrycznej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Główkę należy zamocować w otworze o średnicy 22 mm w płycie czołowej lub obudowie, a następnie połączyć z odpowiednim blokiem styków (np. ZBE…). Moment dokręcania elementów mocujących oraz przekrój przewodów muszą być zgodne z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność działania mechanizmu samopowrotnego.

FAQ

• Czy główka ma wbudowane podświetlenie LED? Nie, model ZB5AL2 to wyłącznie główka przycisku bez elementu świetlnego. Podświetlenie można uzyskać poprzez zastosowanie oddzielnego modułu LED z serii Harmony XB5 (np. ZB5AV…).
• Jaki stopień ochrony zapewnia ten przycisk? Główka posiada stopień ochrony IP66, co oznacza całkowitą pyłoszczelność i odporność na silne strugi wody – dopuszcza pracę w trudnych warunkach zewnętrznych i przemysłowych.
• W jakim trybie pracuje styk współpracujący z tą główką? Główka jest mechanizmem samopowrotnym / impulsowym – po naciśnięciu zwierają styk bloku (np. 1NO), a po zwolnieniu wraca do stanu spoczynku. Służy do generowania krótkich sygnałów sterujących.
