Główka przycisku podwójnego płaskiego biała/czarna z oznaczeniem plastikowa Harmony XB5 | ZB5AW7A1721 Schneider Electric

Opis i Kluczowe Cechy

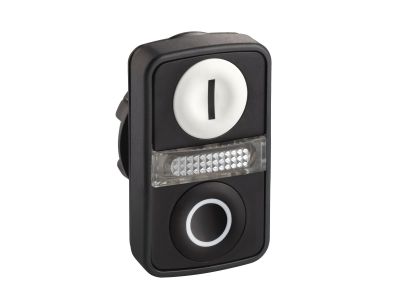

Główka przycisku podwójnego płaskiego Schneider Electric Harmony XB5 (symbol ZB5AW7A1721) to element wykonawczy do jednostek przycisków i bloków stykowych w otworze 22 mm. Wyposażona w jeden biały i jeden czarny przycisk oraz środkową białą lampkę kontrolną, z oznaczeniami „I” i „O” umożliwia intuicyjne sterowanie. Dzięki stopniom ochrony IP66, IP67, IP69 i IP69K oraz zakresowi temperatur od -40°C do 70°C sprawdza się w ekstremalnych warunkach przemysłowych. Podwójnie izolowana plastikowa ramka gwarantuje izolację elektryczną i odporność chemiczną.

• Podwójny przycisk + lampka: biały przycisk (start), czarny przycisk (stop) i środkowa lampka sygnalizacyjna – jeden element zapewnia trzy funkcje sterowania i sygnalizacji, redukując liczbę potrzebnych komponentów.
• Stopień ochrony IP66/IP67/IP69/IP69K: wyjątkowa odporność na kurz, wodę, mycie wysokociśnieniowe i parę – idealna do maszyn w przemyśle spożywczym, chemicznym lub na zewnątrz, bez ryzyka uszkodzenia elementów sterujących.
• Zakres temperatur -40°C do 70°C: niezawodne działanie w skrajnie niskich i wysokich temperaturach – gwarancja pracy w chłodniach, piekarniach czy klimatach pustynnych.
• Plastikowa podwójnie izolowana ramka: wysoka izolacja elektryczna i doskonała odporność na środki chemiczne – bezpieczeństwo w instalacjach wymagających separacji galwanicznej i odporności na czynniki korozyjne.
• Oznaczenia I/O i kolorowe przyciski: wyraźne symbole oraz różne tekstury (płaski/wypukły) minimalizują ryzyko błędów operatora – szybka identyfikacja nawet bez wzroku.

Zgodność z Normami

Główka przycisku spełnia wymagania stopni ochrony IP66, IP67, IP69 oraz IP69K, a także standard NEMA Type 4X (odporność na korozję, kurz i wodę). Posiada certyfikację morską. Produkt oznaczony jest znakiem CE i zgodny z międzynarodowymi dyrektywami.

Zastosowanie

Dzięki wysokiej odporności i wszechstronności, główka ZB5AW7A1721 znajduje zastosowanie w miejscach wymagających częstego mycia, dużego zapylenia lub ekstremalnych temperatur.

• Sterowanie maszynami i urządzeniami w przemyśle spożywczym, chemicznym i farmaceutycznym – odporność na mycie wysokociśnieniowe i środki czyszczące.
• Impulsy do styczników, przekaźników lub PLC – podwójny przycisk umożliwia realizację funkcji Start/Stop z sygnalizacją pracy.
• Automatyka budynkowa i instalacje zewnętrzne – np. bramy, myjnie, systemy wentylacyjne w trudnych warunkach atmosferycznych.
• Sygnalizacja stanów pracy na panelach operatorskich – lampka kontrolna widoczna z daleka.

Wskazówki Montażowe

Montaż główki przycisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Główkę montuje się w otworze 22 mm na panelu lub w obudowie, a następnie mocuje mechanizm sprężynowy i blok stykowy (dedykowany do serii Harmony XB5) za pomocą zatrzasku. Nie wymaga narzędzi. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym zastosowanego bloku stykowego (nie dłuższy niż producent zaleca). Moment dokręcania – patrz dokumentacja kompletnego zestawu.

FAQ

• Czy przycisk ma podświetlenie? Tak, środkowa biała lampka kontrolna pełni funkcję sygnalizacyjną – wymaga osobnego bloku stykowego z modułem LED (nie wchodzi w skład główki).
• Jaki jest stopień ochrony główki? Główka posiada stopnie ochrony IP66, IP67, IP69 oraz IP69K, co oznacza odporność na kurz, pył, wodę, zanurzenie, mycie wysokociśnieniowe i strumienie pary.
• Czy główka jest kompatybilna ze wszystkimi blokami stykowymi Harmony XB5? Tak, główka ZB5AW7A1721 pasuje do wszystkich jednostek i bloków stykowych serii Harmony XB5 (średnica otworu 22 mm) – montaż zatrzaskowy bez użycia narzędzi.
