Główka przycisku podwójnego płaski zielony/czerwony z samopowrotem metalowy Harmony XB4 | ZB4BA7340 Schneider Electric

Opis i Kluczowe Cechy

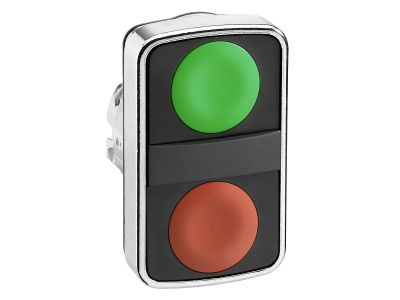

Główka przycisku podwójnego Harmony XB4 Schneider Electric (symbol ZB4BA7340) to metalowy, prostokątny panel sterowniczy z jednym zielonym i jednym czerwonym przyciskiem w wykonaniu samopowrotnym (impulsowym). Dzięki mechanizmowi zatrzaskowemu montaż i wymiana są szybkie, a chromowana ramka zapewnia wytrzymałość mechaniczną i estetyczny wygląd. Produkt przeznaczony jest do otworów montażowych o średnicy 22 mm.

• Stopień ochrony IP66/IP67/IP69/IP69K: Odporność na kurz, strumienie wody, zanurzenie, mycie wysokociśnieniowe i gorącą parę – idealna do pracy w przemyśle spożywczym, maszynach rolniczych i trudnych warunkach.
• Zakres temperatur pracy od -40°C do 70°C: Niezawodne działanie w ekstremalnie niskich i wysokich temperaturach, np. w chłodniach lub w pobliżu pieców.
• Chromowana metalowa ramka: Wysoka odporność na uderzenia i wibracje, długa żywotność w środowiskach przemysłowych.
• Mechanizm samopowrotny (impulsowy): Każdy przycisk po naciśnięciu wraca do położenia wyjściowego – sterowanie impulsowe idealne do styczników, przekaźników i PLC.
• Widoczne kolory (zielony/czerwony) i kształt: Intuicyjna identyfikacja funkcji (start/stop) minimalizuje ryzyko błędów obsługi.

Zgodność z Normami

Główka przycisku Harmony XB4 spełnia międzynarodowe standardy i certyfikaty, w tym certyfikację morską oraz wymagania dla stopni ochrony IP66, IP67, IP69, IP69K i Typ 4X. Produkt posiada oznaczenie CE i jest zgodny z odpowiednimi dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Główka przycisku podwójnego ZB4BA7340 służy jako interfejs sterowniczy w maszynach i panelach operatorskich. Montowana na korpus stykowy (nabywany oddzielnie) umożliwia realizację funkcji załączania, wyłączania i sygnalizacji.

• Sterowanie rozruchem i zatrzymaniem silników (start/stop) w maszynach przemysłowych.
• Wysyłanie impulsów do styczników, przekaźników lub modułów PLC w automatyce.
• Praca w agresywnym środowisku (przemysł spożywczy, chemiczny, myjnie) dzięki wysokiej szczelności.
• Zastosowania zewnętrzne lub w obiektach o dużych wahaniach temperatury, np. naftowych czy rolniczych.

Wskazówki Montażowe

Montaż oraz wszelkie prace konserwacyjne powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Główkę montuje się na szynie lub płycie czołowej w otworze Ø22 mm i zabezpiecza pierścieniem. Należy stosować odpowiednie korpusy stykowe Schneider Electric (seria ZB4), dokręcając je zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do obciążenia.

FAQ

• Czy główka posiada podświetlenie LED? Nie, model ZB4BA7340 to przycisk bez modułu świetlnego. Do podświetlenia należy użyć osobnej główki z diodą (np. ZB4BV…).
• Jaki stopień ochrony ma główka przycisku? Główka oferuje IP66, IP67, IP69 i IP69K, co oznacza pełną odporność na kurz, wodę pod ciśnieniem, zanurzenie i mycie parą.
• Czy główka działa jako styk NO/NC? Główka nie zawiera styków. Tryb pracy (otwarcie/zamknięcie) zależy od zastosowanego korpusu stykowego (np. ZB4BZ… z zestykami 1NO/1NC).
