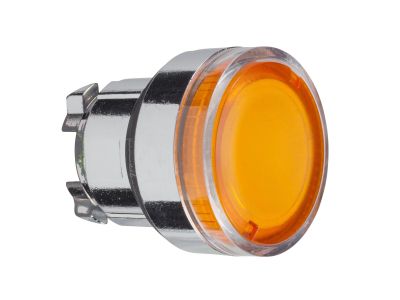

Główka przycisku płaskiego z samopowrotem, żarówka BA9s, pomarańczowa metalowa Harmony XB4 | ZB4BW35 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku samopowrotnego Harmony XB4 ZB4BW35 od Schneider Electric to pomarańczowy element sterowniczy z chromowaną metalową ramką, przeznaczony do montażu w otworze 22 mm. Wyposażona w żarówkę BA9s zapewnia podświetlenie, a stopień ochrony IP66 gwarantuje niezawodną pracę w trudnych warunkach przemysłowych.

• Samopowrotny mechanizm sprężynowy: Gwarantuje powrót przycisku do położenia spoczynkowego po zwolnieniu, idealny do zastosowań impulsowych (chwilowych).
• Żarówka BA9s w zestawie: Umożliwia wyraźną sygnalizację stanu pracy maszyny, widoczną z daleka dzięki pomarańczowej soczewce.
• Chromowana metalowa ramka: Zapewnia wysoką odporność na uderzenia i wibracje, przedłużając żywotność w aplikacjach z dużymi obciążeniami mechanicznymi.
• Stopień ochrony IP66: Chroni przed wnikaniem pyłu i silnymi strumieniami wody, dzięki czemu przycisk nadaje się do pracy na zewnątrz lub w strefach mokrych.
• Szeroki zakres temperatury pracy od -40°C do 70°C: Umożliwia stosowanie w ekstremalnych warunkach klimatycznych, od mrozu po upały.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Główka przycisku ZB4BW35 służy jako interfejs operatora w panelach sterowniczych, umożliwiając ręczne wydawanie poleceń. Dzięki podświetleniu może pełnić również funkcję sygnalizatora.

• Sterowanie maszynami i urządzeniami przemysłowymi – wydawanie impulsów załącz/wyłącz poprzez zamontowany blok styków.
• Sygnalizacja stanu pracy – podświetlenie pomarańczowe wskazuje np. alarm, ostrzeżenie lub pracę urządzenia.
• Automatyka budynkowa – przyciski w systemach HVAC, bramach, roletach i oświetleniu.
• Aplikacje w trudnych warunkach – instalacje zewnętrzne, przemysł spożywczy, chemiczny, gdzie wymagana jest wysoka szczelność.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Główkę mocuje się w otworze o średnicy 22 mm na szynie lub płycie, a następnie łączy z blokiem styków i modułem podświetlenia. Zaleca się dokręcanie momentem zgodnym z dokumentacją producenta oraz stosowanie przewodów o przekroju odpowiednim do prądu obciążenia.

FAQ

• Czy główka zawiera blok styków? Nie, ZB4BW35 to tylko główka przycisku z żarówką BA9s. Blok styków (np. ZBE serii) oraz moduł podświetlenia należy dokupić osobno.
• Jakie jest napięcie żarówki BA9s? Główka jest dostarczana z żarówką BA9s, jednak jej napięcie znamionowe (np. 24V, 48V, 230V) zależy od wersji. Szczegółowe dane znajdują się na opakowaniu lub w karcie katalogowej produktu.
• Jaki stopień ochrony ma cały zestaw po zamontowaniu? Sama główka ma IP66. W przypadku montażu z blokiem styków o niższym IP, stopień ochrony całego zespołu może być obniżony. Należy stosować uszczelki i elementy zgodne z wymaganiami aplikacji.
