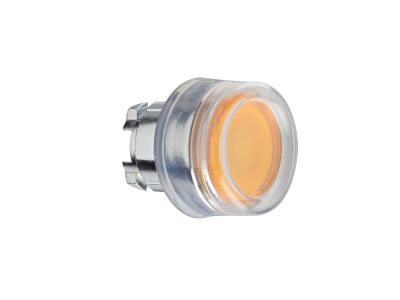

Główka przycisku płaskiego z samopowrotem LED okapturzona pomarańczowa metalowa Harmony XB4 | ZB4BW553 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku płaskiego z samopowrotem i podświetleniem LED, oznaczona symbolem ZB4BW553, należy do serii Harmony XB4 firmy Schneider Electric. Wykonana w metalowej, chromowanej ramce z okapturzoną, pomarańczową soczewką, zapewnia ergonomiczny interfejs sterowania w trudnych warunkach przemysłowych. Dzięki stopniowi ochrony IP69K oraz szerokiemu zakresowi temperatur pracy od -40°C do 70°C sprawdza się w zastosowaniach wymagających odporności na uderzenia, kurz, wodę i wibracje. Kompatybilna z 22-milimetrowymi układami sterowania, montowana zatrzaskowo na blokach styków serii XB4.

• Stopień ochrony IP69K: Odporna na kurz oraz strumienie wody pod wysokim ciśnieniem i w wysokiej temperaturze – idealna do mycia w przemyśle spożywczym lub w środowiskach wilgotnych.
• Zakres temperatur -40…70°C: Niezawodna praca zarówno w mroźnych halach magazynowych, jak i w pobliżu źródeł ciepła, bez ryzyka uszkodzenia elementów wewnętrznych.
• Metalowa ramka: Chromowane, wytrzymałe zabezpieczenie przed uderzeniami mechanicznymi i wibracjami, przedłużające żywotność przycisku w ciężkich warunkach.
• Podświetlenie LED (pomarańczowe): Diody LED zapewniają wyraźną sygnalizację wizualną widoczną z dużej odległości, nawet przy słabym oświetleniu otoczenia.
• Mocowanie zatrzaskowe 22 mm: Prosty i szybki montaż – bez użycia narzędzi – umożliwiający łatwą wymianę główki lub bloku styków w istniejącej instalacji.

Zgodność z Normami

Główka przycisku ZB4BW553 spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikację CE. Zaprojektowana zgodnie z wytycznymi dotyczącymi aparatury sterowniczej w obwodach niskiego napięcia, zapewnia bezpieczną pracę w przemysłowych systemach sterowania.

Zastosowanie

Dzięki kompaktowej budowie, wysokiej odporności na czynniki zewnętrzne oraz podświetleniu LED, główka nadaje się do różnorodnych aplikacji w automatyce przemysłowej i budynkowej.

• Sterowanie maszynami – jako przycisk impulsowy (samopowrotny) w panelach operatorskich na liniach produkcyjnych.
• Sygnalizacja wizualna – podświetlana główka informuje o stanie pracy urządzenia (np. alarm, gotowość, awaria) w trudnych warunkach oświetleniowych.
• Zastosowania zewnętrzne i higieniczne – IP69K chroni przed wodą i detergentami, co sprawdza się w przemyśle spożywczym, rolnictwie czy myjniach.
• Systemy bezpieczeństwa – montaż w miejscach narażonych na uderzenia i wibracje, np. w pojazdach specjalnych lub na ruchomych częściach maszyn.

Wskazówki Montażowe

Montaż główki przycisku powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Główkę mocuje się zatrzaskowo do bloku styków (np. ZB4BZ… serii XB4) przez otwór montażowy o średnicy 22 mm (zgodny z normą IEC 60947). Przekrój przewodów należy dobrać do obciążalności prądowej zastosowanego bloku styków. Wszelkie paramery dokręcania – stosować się do dokumentacji producenta. Prace wykonywać przy wyłączonym napięciu w rozdzielnicy.

FAQ

• Czy główka jest podświetlana? Tak, główka ZB4BW553 wyposażona jest w diodę LED o pomarańczowej barwie, widoczną w warunkach słabego oświetlenia. Szczegółowe dane elektryczne LED (napięcie, typ) zależą od zastosowanego modułu podświetlenia w bloku styków.
• Jaki stopień ochrony ma ta główka? Stopień ochrony IP69K – oznacza odporność na wnikanie kurzu oraz na działanie strumienia wody o wysokim ciśnieniu i temperaturze (np. mycie parowe).
• Jaki tryb pracy styku realizuje ta główka? Główka ma mechanizm samopowrotu (chwilowy, impulsowy). Po naciśnięciu i zwolnieniu powraca do położenia spoczynkowego, co realizuje funkcję przycisku monostabilnego.
