Główka przycisku płaskiego z samopowrotem LED okapturzona czerwona metalowa Harmony XB4 | ZB4BW543 Schneider Electric

Opis i Kluczowe Cechy

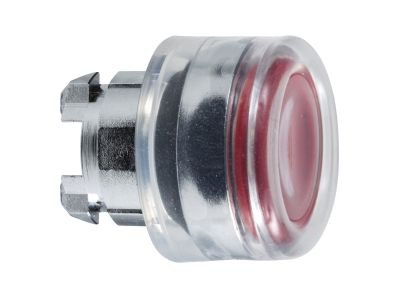

Główka przycisku płaskiego z samopowrotem LED Schneider Electric Harmony XB4, symbol ZB4BW543, to element sterowniczy przeznaczony do montażu w otworze 22 mm. Dzięki mechanizmowi sprężynowego powrotu zapewnia pracę impulsową (chwilową), a wbudowane podświetlenie LED (przezroczysta osłonka) ułatwia lokalizację przycisku nawet w słabym oświetleniu. Chromowana metalowa ramka gwarantuje wytrzymałość mechaniczną i odporność na wibracje w trudnych warunkach przemysłowych.

• Stopień ochrony IP69K: Odporność na kurz, strumienie wody pod wysokim ciśnieniem i wibracje – idealne rozwiązanie w środowiskach mycia i silnych zabrudzeń.
• Metalowa, chromowana ramka: Zwiększona odporność na uderzenia i drgania, co przekłada się na długą żywotność w aplikacjach przemysłowych.
• Podświetlenie LED (przezroczysta osłonka): Wyraźna sygnalizacja stanu urządzenia widoczna z daleka, redukująca ryzyko pomyłek operatora.
• Szeroki zakres temperatury pracy od -40°C do 70°C: Gwarancja niezawodnego działania w ekstremalnych warunkach, od mroźnych hal po gorące strefy produkcyjne.
• Montaż zatrzaskowy w otworze 22 mm: Szybka instalacja i łatwa wymiana bez użycia narzędzi, co skraca czas przestoju maszyny.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi standardami oraz wymogami dyrektyw niskonapięciowych. Posiada oznaczenie CE, co potwierdza jego bezpieczeństwo i zgodność z obowiązującymi przepisami. Stopień ochrony IP69K gwarantuje odporność na wnikanie pyłów oraz wody pod wysokim ciśnieniem.

Zastosowanie

Główka przycisku ZB4BW543 sprawdzi się wszędzie tam, gdzie wymagane jest ergonomiczne i wytrzymałe sterowanie maszynami. Dzięki wysokiej szczelności i odporności mechanicznej nadaje się do pracy w trudnych warunkach przemysłowych.

• Sterowanie maszynami w przemyśle spożywczym, gdzie wymagane jest częste mycie i dezynfekcja.
• Przyciski impulsowe do styczników, przekaźników lub wejść PLC w szafach sterowniczych.
• Elementy sygnalizacji i interfejsu operatora w automatyce budynkowej oraz liniach produkcyjnych.
• Aplikacje w transporcie i rolnictwie, gdzie występują silne wibracje i ekstremalne temperatury.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie. Główka przeznaczona jest do montażu w otworze o średnicy 22 mm – należy ją wcisnąć zatrzaskowo do momentu zablokowania. W przypadku łączenia z blokami styków stosować się do instrukcji producenta. Przekrój przewodów i moment dokręcania zacisków dobrać zgodnie z dokumentacją techniczną kompletnego przycisku.

FAQ

• Czy przycisk jest podświetlany? Tak, główka wyposażona jest w diodę LED umieszczoną pod przezroczystą osłonką. Podświetlenie ułatwia identyfikację przycisku nawet przy słabym oświetleniu.
• Jaki stopień ochrony ma ten produkt? Główka posiada stopień ochrony IP69K, co oznacza całkowitą odporność na kurz oraz na działanie strumieni wody pod wysokim ciśnieniem i w podwyższonej temperaturze.
• Jaki jest tryb pracy styku? Mechanizm sprężynowego powrotu zapewnia pracę impulsową (chwilową) – po zwolnieniu przycisku styk wraca do pozycji spoczynkowej.
