Główka przycisku płaskiego z mechanizmem push-push zielona LED plastikowa Harmony XB5 | ZB5AH33 Schneider Electric

Opis i Kluczowe Cechy

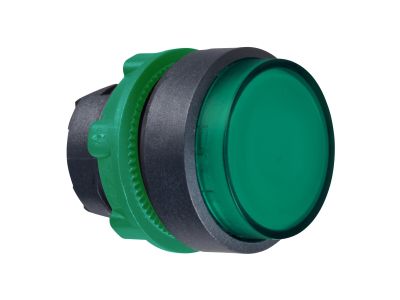

Główka przycisku płaskiego z mechanizmem push-push Schneider Electric Harmony XB5 (symbol ZB5AH33) to element sterujący z zieloną, zintegrowaną diodą LED, przeznaczona do pracy w trudnych warunkach. Wykonana z tworzywa sztucznego, odporna na uderzenia i czynniki chemiczne. Dzięki stopniowi ochrony IP66 oraz szerokiemu zakresowi temperatur od -40°C do 70°C sprawdza się w wymagających aplikacjach przemysłowych. Główka współpracuje z blokami styków serii XB5 (montaż zatrzaskowy) i pasuje do standardowego otworu 22 mm.

• Mechanizm push-push: Przycisk zatrzaskowy – każde wciśnięcie zmienia stan i blokuje go do kolejnego wciśnięcia, idealny do sygnalizacji stanu lub załączania obwodów.
• Zielona zintegrowana dioda LED: Wyraźna wizualna informacja o stanie urządzenia, widoczna z odległości dzięki intensywnemu kolorowi.
• Stopień ochrony IP66: Odporność na kurz, strumienie wody i uderzenia – gwarancja niezawodności w środowiskach wilgotnych, zapylonych i narażonych na wibracje.
• Zakres temperatur -40°C do 70°C: Możliwość instalacji w chłodniach, piecach, na zewnątrz – bez ryzyka uszkodzenia skrajnymi temperaturami.
• Plastikowa ramka i obudowa: Odporność na gazy, oleje i rozpuszczalniki, dodatkowa izolacja elektryczna – bezpieczeństwo i długowieczność.

Zgodność z Normami

Główka zgodna z wymaganiami dyrektyw Unii Europejskiej, posiada oznaczenie CE. Produkt zaprojektowany zgodnie z normami międzynarodowymi dla aparatury sterowniczej w obudowach plastikowych. Szczegółowe certyfikaty dostępne na życzenie.

Zastosowanie

Główka przycisku push-push znajduje zastosowanie wszędzie tam, gdzie potrzebny jest trwały, wizualny interfejs operatora do sterowania maszynami i urządzeniami.

• Sterowanie załączaniem i wyłączaniem silników, pomp, wentylatorów – sygnalizacja stanu pracy diodą LED.
• Impulsy do styczników, przekaźników, sterowników PLC w automatyce przemysłowej.
• Przyciski start/stop w panelach operatorskich maszyn, linii produkcyjnych, w warunkach mokrych i zapylonych (dzięki IP66).
• Sygnalizacja alarmów lub stanów awaryjnych w instalacjach na zewnątrz i w trudnym środowisku.

Wskazówki Montażowe

Montaż główki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Główkę należy umieścić w otworze o średnicy 22 mm w płycie panelu (grubość maksymalna zgodna z instrukcją). Przed zamontowaniem sprawdzić kompatybilność z blokiem styków – stosować wyłącznie oryginalne bloki serii XB5 (np. ZB5AZ...). Dokręcać pierścień mocujący ręcznie, bez użycia nadmiernej siły. Przekroje przewodów do bloku styków dobrać zgodnie z obciążeniem prądowym. Po zakończeniu sprawdzić działanie mechanizmu push-push.

FAQ

• Czy główka przycisku ZB5AH33 zawiera blok styków? Nie, jest to tylko główka z mechanizmem push-push i diodą LED. Należy do niej dokupić osobno blok styków, np. ZB5AZ101 (1NO) lub ZB5AZ102 (1NC), oraz ewentualnie moduł LED, jeżeli dioda wymaga zewnętrznego zasilania.
• Jaki jest stopień ochrony kompletnego przycisku po montażu? Stopień ochrony IP66 dotyczy główki oraz całego przycisku po poprawnym zamontowaniu na płycie panelu z uszczelką. W przypadku użycia nieoryginalnych bloków lub uszczelek ochrona może być niższa.
• Czy dioda LED działa od razu po podłączeniu? Dioda jest zintegrowana w główce, ale wymaga zasilania przez odpowiedni blok styków lub dedykowany moduł LED. Należy dobrać napięcie i sposób podłączenia zgodnie z dokumentacją techniczną.
