Główka przycisku płaskiego z mechanizmem push-push czerwona LED plastikowa Harmony XB5 | ZB5AH043 Schneider Electric

Opis i Kluczowe Cechy

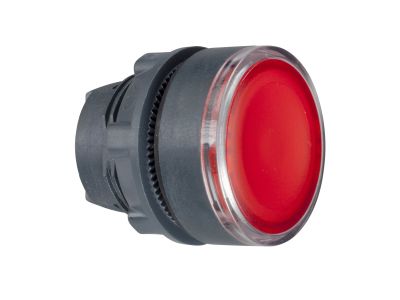

Główka przycisku płaskiego z mechanizmem push-push Schneider Electric Harmony XB5 (symbol ZB5AH043) to czerwony, podświetlany diodą LED element sterowniczy w plastikowej ramce. Dzięki zatrzaskowemu mechanizmowi push-push zapewnia dwupozycyjną pracę – wciśnięcie i ponowne wciśnięcie zmienia stan. Przeznaczona do montażu w otworze 22 mm, kompatybilna z całą serią Harmony XB5. Odporność na kurz, wodę i wibracje na poziomie IP66 umożliwia pracę w środowiskach przemysłowych o podwyższonych wymaganiach.

• Mechanizm push-push (zatrzaskowy): Umożliwia utrzymanie stanu bez ciągłego nacisku – wygodne w sterowaniu maszyn i sygnalizacji stałej.
• Plastikowa ramka: Zapewnia dobrą izolację elektryczną oraz odporność na wiele środków chemicznych, niezbędną w agresywnym środowisku.
• Stopień ochrony IP66: Gwarantuje szczelność przed pyłem i silnymi strugami wody, co pozwala stosować przycisk w trudnych warunkach, również na zewnątrz.
• Szeroki zakres temperatur pracy od -40°C do 70°C: Umożliwia niezawodne działanie w ekstremalnych warunkach klimatycznych, od mrozu do upału.
• Podświetlenie czerwona dioda LED (zintegrowana): Wyraźna sygnalizacja stanu widoczna z daleka, ułatwia obsługę i zwiększa bezpieczeństwo.

Zgodność z Normami

Główka przycisku ZB5AH043 jest zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia, zgodnie z przepisami obowiązującymi w danym kraju.

Zastosowanie

Główka przycisku push-push z serii Harmony XB5 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest trwałe i niezawodne sterowanie dwustanowe z wizualną informacją zwrotną. Idealnie sprawdza się w:

• Panelach sterowniczych maszyn przemysłowych – jako przycisk start/stop z sygnalizacją stanu.
• Automatyce budynkowej – do sterowania oświetleniem, bramami, roletami z pamięcią pozycji.
• Sygnalizacji awaryjnej – czerwone podświetlenie i zatrzask umożliwiają wyraźne wskazanie alarmu.
• Instalacjach w trudnych warunkach (myjnie, chłodnie, hale) dzięki odporności IP66 i szerokiemu zakresowi temperatur.

Wskazówki Montażowe

Montaż główki przycisku powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Główkę mocuje się w otworze panelu o średnicy 22 mm – wystarczy wcisnąć zatrzask. Nie wymaga narzędzi. Do współpracy z blokami styków użyj kompatybilnych elementów serii Harmony XB5. Przekrój przewodów oraz moment dokręcania bloków styków należy dobrać zgodnie z dokumentacją techniczną producenta. Nie dotyczy samej główki – montaż zatrzaskowy jest narzędziowo bezobsługowy.

FAQ

• Czy dioda LED jest wbudowana w główkę? Tak, czerwona dioda LED jest zintegrowana w główce ZB5AH043 – podświetlenie działa po podłączeniu odpowiedniego napięcia z bloku styków (szczegóły w karcie katalogowej kompletnego przycisku).
• Jaki stopień ochrony ma ta główka? Deklarowany stopień ochrony to IP66 – oznacza całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody.
• Czy mechanizm push-push to to samo co przycisk z samopodtrzymaniem? Tak – push-push to tryb zatrzaskowy: wciśnięcie blokuje stan, ponowne wciśnięcie zwalnia. Nie wymaga ciągłego nacisku, idealny do sterowania wyłącznikami krańcowymi lub zaworami.
