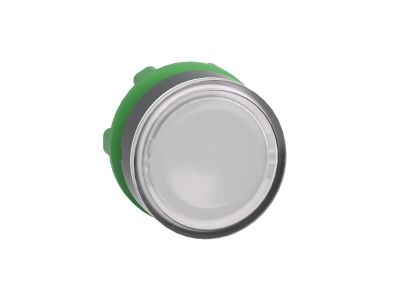

Główka przycisku płaskiego, push-push, biała LED plastikowa Harmony XB5 | ZB5AH013 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku płaskiego Schneider Electric z serii Harmony XB5, o numerze katalogowym ZB5AH013, to zaawansowany komponent sterowniczy zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się mechanizmem działania typu push-push (zatrzaskowym), co oznacza, że każde naciśnięcie zmienia stan stabilny przycisku, co jest kluczowe w procesach wymagających stałego podtrzymania sygnału bez konieczności ciągłego naciskania przez operatora. Wykonanie z wysokiej jakości tworzywa sztucznego zapewnia doskonałą izolację elektryczną oraz wysoką odporność na agresywne czynniki chemiczne, co czyni go idealnym rozwiązaniem w środowiskach, gdzie korozja metali mogłaby stanowić problem.

• Podświetlenie LED: Główka jest przystosowana do współpracy ze zintegrowaną białą diodą LED, co zapewnia doskonałą widoczność stanu pracy urządzenia nawet w warunkach słabego oświetlenia hali produkcyjnej.
• Wytrzymałość środowiskowa: Stopień ochrony IP66 gwarantuje pełną pyłoszczelność oraz odporność na silne strumienie wody, co pozwala na bezpieczne mycie maszyn pod ciśnieniem.
• Ergonomia i design: Płaski profil przycisku minimalizuje ryzyko przypadkowego zahaczenia, a biały kolor elementu napędowego ułatwia szybką identyfikację funkcji sterowniczej.
• Szeroki zakres temperatur: Możliwość pracy w ekstremalnych warunkach od -40°C do +70°C pozwala na montaż zarówno w chłodniach, jak i w pobliżu pieców przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w sektorze B2B. Główka przycisku spełnia wymagania normy IEC 60947-5-1 dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Wysoka odporność na uderzenia mechaniczne (IK03) oraz wibracje sprawia, że komponent ten jest zgodny z oczekiwaniami nowoczesnego przemysłu maszynowego i energetyki.

Zastosowanie

Dzięki uniwersalnej średnicy montażowej wynoszącej 22 mm, główka ZB5AH013 znajduje szerokie zastosowanie w modernizacji istniejących pulpitów sterowniczych oraz w budowie nowych maszyn. Jest to idealne rozwiązanie dla:

• Przemysłu spożywczego i farmaceutycznego, gdzie wymagana jest odporność na środki czyszczące.
• Systemów automatyki budynkowej i przemysłowej do załączania oświetlenia lub wentylacji.
• Paneli sterowniczych maszyn CNC i linii montażowych.
• Rozdzielnic elektrycznych wymagających czytelnej sygnalizacji optycznej stanu obwodów.

Wskazówki Montażowe

Montaż główki przycisku Harmony XB5 jest intuicyjny i nie wymaga specjalistycznych narzędzi. System zatrzaskowy pozwala na szybkie połączenie główki z blokiem styków oraz modułem LED. Należy pamiętać o zachowaniu standardowego otworu montażowego o średnicy 22,5 mm. Podczas instalacji w obudowach o wysokim stopniu szczelności, należy upewnić się, że uszczelka jest prawidłowo osadzona, aby zachować deklarowany stopień ochrony IP66. Modułowa konstrukcja serii XB5 umożliwia łatwą wymianę samej główki bez konieczności demontażu całego okablowania, co znacząco skraca czas przestojów serwisowych.

FAQ

• Czy główka zawiera w zestawie blok styków? Nie, produkt ZB5AH013 to sama główka przycisku. Bloki styków oraz moduły LED należy dokupić osobno, dopasowując je do specyficznych wymagań danej instalacji.
• Czy przycisk powraca samoczynnie do pozycji wyjściowej? Nie, jest to mechanizm push-push (zatrzaskowy). Pierwsze naciśnięcie blokuje przycisk w pozycji dolnej, a drugie naciśnięcie powoduje jego zwolnienie.
• Czy plastikowa ramka jest odporna na promieniowanie UV? Tak, materiały użyte w serii Harmony XB5 są odporne na starzenie pod wpływem światła, co pozwala na stosowanie ich w miejscach o dużym nasłonecznieniu.
