Główka przycisku płaskiego plastikowego, żółta z możliwością wstawienia legendy Harmony XB5 | ZB5AA58 Schneider Electric

Opis i Kluczowe Cechy

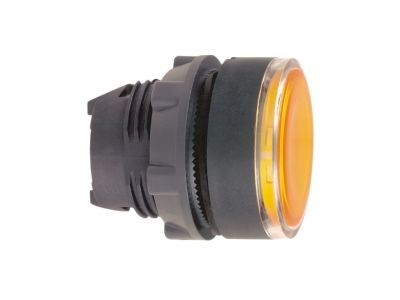

Główka przycisku płaskiego Schneider Electric Harmony XB5 o symbolu ZB5AA58 to żółty element sterowniczy z przezroczystą nasadką umożliwiającą wstawienie własnej legendy. Wyposażona w mechanizm sprężynowego powrotu (impuls), przeznaczona do montażu w otworze 22 mm. Plastikowa ramka zapewnia izolację elektryczną i odporność na czynniki chemiczne, a certyfikat IP69K gwarantuje niezawodność w ekstremalnych warunkach mycia i zapylenia. Produkt pracuje w szerokim zakresie temperatur od -40°C do 70°C, co czyni go wszechstronnym rozwiązaniem dla przemysłu.

• Stopień ochrony IP69K: odporność na pył, wodę i mycie wysokociśnieniowe – idealna do zastosowań w przemyśle spożywczym, chemicznym i innych agresywnych środowiskach.
• Zakres temperatur -40°C … 70°C: niezawodne działanie zarówno w mroźnych halach, jak i w pobliżu źródeł ciepła.
• Plastikowa ramka: doskonała izolacja elektryczna oraz odporność na wiele środków chemicznych – bezpieczna i trwała.
• Przezroczysta nasadka do legendy: umożliwia indywidualne oznakowanie przycisku, zwiększając czytelność i ergonomię panelu sterowania.
• Kompatybilność z otworem 22 mm: standardowy wymiar montażowy ułatwia integrację z istniejącymi maszynami i rozdzielnicami.

Zgodność z Normami

Produkt spełnia wymagania międzynarodowych norm i posiada certyfikaty IP66, IP67, IP69, IP69K oraz Typ 4X (NEMA), a także certyfikat morski. Gwarantuje to niezawodność w trudnych warunkach przemysłowych, na obiektach narażonych na wilgoć oraz w środowiskach z agresywnymi środkami myjącymi.

Zastosowanie

Główka przycisku ZB5AA58 jest przeznaczona do montażu na frontach rozdzielnic, pulpitach operatorskich i szafach sterowniczych. Sprawdzi się wszędzie tam, gdzie wymagana jest wysoka odporność na warunki atmosferyczne i agresywne media.

• Sterowanie maszynami w przemyśle spożywczym i napojów – częste mycie wysokociśnieniowe.
• Panele operatorskie w halach przemysłowych o dużym zapyleniu oraz wahaniach temperatury.
• Instalacje w obiektach chemicznych i stacjach uzdatniania wody – odporność na chemikalia.
• Sygnalizacja i sterowanie w transporcie, rolnictwie oraz branży morskiej (certyfikat morski).

Wskazówki Montażowe

Montaż główki przycisku należy wykonywać wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Element mocuje się w otworze o średnicy 22 mm (zgodnie z normą DIN IEC 60947) na panelu o grubości od 1 do 6 mm. Dokręcać pierścień mocujący z momentem zgodnym z dokumentacją producenta. Przewody do bloku styków (nie wchodzącego w skład główki) należy dobrać do prądu obciążenia. Przed pierwszym uruchomieniem sprawdzić poprawność osadzenia legendy i szczelność nasadki.

FAQ

• Czy główka przycisku jest podświetlana? Nie, ZB5AA58 nie posiada własnego podświetlenia. Przezroczysta nasadka umożliwia jednak wstawienie własnej legendy (np. nadruku lub folii), co pozwala na czytelne oznaczenie funkcji.
• Jaki stopień ochrony ma ten przycisk? Główka posiada certyfikat IP66, IP67, IP69 oraz IP69K (odporność na mycie wysokociśnieniowe i zanurzenie). Oznacza to pełną ochronę przed pyłem i wodą, w tym strumieniami pod wysokim ciśnieniem.
• Jaki jest tryb pracy styku? Główka wyposażona jest w mechanizm sprężynowego powrotu, co oznacza pracę impulsową (chwilową) – po zwolnieniu nacisku wraca do pozycji spoczynkowej. Do pracy wymaga dedykowanego bloku styków (np. ZB5AZ…).
