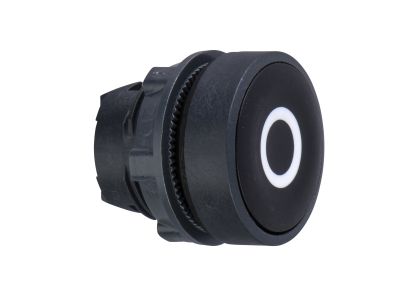

Główka przycisku płaskiego plastikowego z samopowrotem, czarna z oznaczeniem Harmony XB5 | ZB5AA232 Schneider Electric

Opis i Kluczowe Cechy

Główka przycisku płaskiego z samopowrotem Schneider Electric Harmony XB5, symbol ZB5AA232, to element czołowy do paneli sterowniczych o otworze montażowym 22 mm. Wykonana z czarnego tworzywa sztucznego z oznakowaniem „O”, zapewnia ergonomiczny interfejs obsługi. Dzięki stopniowi ochrony IP66 (oraz IP67, IP69 i IP69K) wytrzymuje pył, kurz, strumienie wody i mycie ciśnieniowe, co sprawdza się w wymagających środowiskach.

• Plastikowa ramka: Zapewnia izolację elektryczną oraz odporność na wiele środków chemicznych – odpowiednia w instalacjach wymagających bezpieczeństwa i trwałości.
• Funkcja samopowrotu (impulsowa): Po naciśnięciu styk powraca do pozycji spoczynkowej, co pozwala na precyzyjne sterowanie maszynami i sygnalizację.
• Stopień ochrony IP66 / IP67 / IP69 / IP69K oraz Typ 4X: Gwarantuje niezawodną pracę w warunkach wilgoci, zapylenia, zanurzenia oraz czyszczenia wysokociśnieniowego.
• Szeroki zakres temperatury pracy (-40 °C do +70 °C): Umożliwia stosowanie w pomieszczeniach chłodniczych, piecach przemysłowych oraz na zewnątrz w skrajnym klimacie.
• Montaż zatrzaskowy i zgodność z systemem 22 mm: Łatwa instalacja i wymiana bez narzędzi, kompatybilność z blokami styków i obudowami Harmonii XB5.

Zgodność z Normami

Główka przycisku ZB5AA232 spełnia wymagania międzynarodowych stopni ochrony IP66, IP67, IP69 i IP69K oraz klasyfikacji NEMA Type 4X. Posiada certyfikację morską, co potwierdza jej odporność na korozję i trudne warunki środowiskowe. Produkt przeznaczony do stosowania zgodnie z dyrektywami Unii Europejskiej i oznaczony znakiem CE.

Zastosowanie

Czarna główka przycisku samopowrotna idealnie sprawdza się jako element sterujący w panelach operatorskich maszyn, instalacjach przemysłowych oraz automatyce budynkowej. Dzięki wysokiej szczelności i szerokiemu zakresowi temperatur może być używana na zewnątrz i w agresywnym środowisku.

• Sterowanie start/stop, załączanie/wyłączanie obwodów roboczych w szafach sterowniczych.
• Impulsy sterujące do styczników, przekaźników lub wejść PLC w systemach automatyki.
• Sygnalizacja awaryjna lub przyzywanie serwisu w przemyśle ciężkim i spożywczym.
• Obsługa bram, rolet, wentylacji w budynkach komercyjnych z narażeniem na wilgoć.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Główkę mocuje się zatrzaskowo w okrągłym wycięciu o średnicy 22 mm (zgodnie z normą IEC/EN 60947-5-1). Do kompletnego przycisku należy dobrać blok styków serii Harmony XB5 (np. ZBE). Moment dokręcania przewodów w bloku styków – zgodnie z dokumentacją producenta. Przekrój przewodów dostosuj do obciążenia i wymogów danej aplikacji.

FAQ

• Czy ta główka jest podświetlana LED? Nie, model ZB5AA232 to wersja niepodświetlana, czarna z nadrukiem „O”. Do sterowania w ciemności można dobrać główki z wbudowaną diodą z serii XB5 (np. ZB5AV...).
• Jaki stopień ochrony ma ten przycisk? Główka zapewnia ochronę IP66 (pyłoszczelna i odporna na strumienie wody), IP67 (krótkotrwałe zanurzenie), IP69 i IP69K (mycie pod wysokim ciśnieniem i gorącą wodą) oraz Typ 4X (odporność na korozję).
• Czy mogę zamontować tę główkę bez bloku styków? Główka pełni funkcję wyłącznie elementu czołowego. Aby uzyskać funkcję elektryczną, wymagany jest osobny blok styków (np. ZBE101 dla NO lub ZBE102 dla NC), montowany zatrzaskowo od tyłu.
