Główka przycisku płaskiego plastikowego, niebieska ze wstawianą legendą Harmony XB5 | ZB5AA68 Schneider Electric

Opis i Kluczowe Cechy

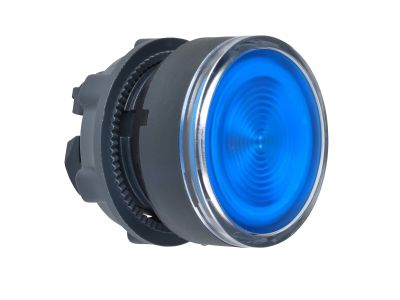

Główka przycisku płaskiego niebieska ze wstawianą legendą Schneider Electric Harmony XB5 (symbol ZB5AA68) to element czołowy dedykowany do kompletnych przycisków i bloków styków serii XB5. Wykonana z tworzywa sztucznego, wyposażona w przezroczystą pokrywkę umożliwiającą umieszczenie indywidualnej legendy. Dzięki certyfikatowi IP69K oraz zakresowi temperatur pracy od -40°C do 70°C sprawdza się w ekstremalnych warunkach przemysłowych.

• Odporność IP69K: Skuteczna ochrona przed strumieniami wody pod wysokim ciśnieniem i pyłem – gwarancja niezawodności w myjkach, przemyśle spożywczym i innych trudnych środowiskach.
• Szeroki zakres temperatur -40..70°C: Stabilne działanie zarówno w mroźnych halach magazynowych, jak i w pobliżu źródeł ciepła.
• Plastikowa ramka: Lekka i odporna na środki chemiczne, zapewnia izolację elektryczną i trwałość nawet w agresywnym otoczeniu.
• Przezroczysta pokrywka do legendy: Umożliwia czytelną identyfikację funkcji przycisku – redukcja błędów operatora podczas pracy.
• Kompatybilność z serią Harmony XB5: Modularna konstrukcja typu zatrzaskowego ułatwia szybki montaż i późniejszą modyfikację układu sterowania.

Zgodność z Normami

Główka przycisku ZB5AA68 spełnia wymagania międzynarodowych standardów i posiada certyfikację morską. Oferuje stopnie ochrony IP66, IP67, IP69 i IP69K (zgodnie z IEC 60529) oraz typ 4X (NEMA). Produkt został zaprojektowany z myślą o pracy w warunkach narażenia na uderzenia, kurz, wodę i wibracje, co potwierdza jego przydatność w ciężkim przemyśle. Certyfikat CE jest dołączony.

Zastosowanie

Dzięki wytrzymałej konstrukcji i możliwości wstawiania legendy, główka przycisku znajduje zastosowanie w wielu układach sterowania i sygnalizacji:

• Sterowanie maszynami w przemyśle spożywczym, chemicznym i farmaceutycznym, gdzie wymagana jest częsta sterylizacja i mycie (odporność IP69K).
• Impulsowe wyzwalanie styczników, przekaźników lub wejść PLC – praca w trybie monostabilnym (sprężynowy powrót).
• Sygnalizacja i identyfikacja stanów pracy dzięki wyraźnemu kolorowi niebieskiemu i indywidualnej legendzie w przezroczystej pokrywce.
• Instalacje w aplikacjach morskich i offshore (certyfikacja morska, odporność na wibracje i wilgoć).

Wskazówki Montażowe

Montaż i wymiana główki przycisku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od całego obwodu. Główkę montuje się zatrzaskowo na kompatybilnym kompletnym przycisku lub bloku styków, przez otwór o średnicy 22 mm w panelu. Moment dokręcania (jeśli dotyczy) oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. Przed uruchomieniem sprawdzić poprawność osadzenia i czytelność legendy.

FAQ

• Czy główka ZB5AA68 posiada podświetlenie LED? Nie, jest to wyłącznie główka z przezroczystą pokrywką do wstawiania legendy. Podświetlenie wymaga osobnego modułu (np. bloku LED) w serii Harmony XB5.
• Jaki stopień ochrony IP ma ten produkt? Główka posiada certyfikat IP66, IP67, IP69 oraz IP69K, co oznacza całkowitą ochronę przed pyłem i wnikanie wody pod wysokim ciśnieniem i w wysokiej temperaturze.
• Jaki tryb pracy styku jest obsługiwany? Główka współpracuje z mechanizmem sprężynowego powrotu, co zapewnia pracę impulsową (monostabilną) – po zwolnieniu przycisku styki wracają do pozycji spoczynkowej.
