Główka przycisku płaskiego metalowego, czarna z oznaczeniem Harmony XB4 | ZB4BA232 Schneider Electric

Opis i Kluczowe Cechy

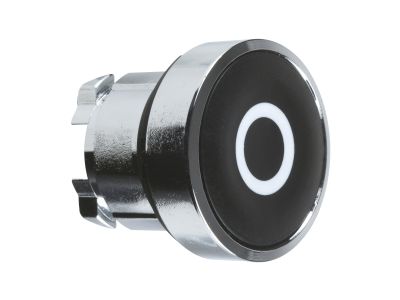

Główka przycisku płaskiego metalowego Schneider Electric Harmony XB4 o symbolu ZB4BA232 to napęd (mechanizm powrotu/impulsu) przeznaczony do montażu w otworach 22 mm. Dzięki chromowanej metalowej ramce i czarnej płaskiej powierzchni z oznaczeniem „O” zapewnia ergonomiczny i czytelny interfejs do sterowania maszynami. Wysoka odporność na czynniki zewnętrzne (IP66/IP67/IP69/IP69K, Typ 4X) gwarantuje niezawodność w trudnych warunkach, a zakres temperatury od -40°C do 70°C pozwala na pracę w różnorodnych środowiskach.

• Metalowa ramka chromowana: odporność na uderzenia, wibracje i korozję – idealna do ciężkich zastosowań przemysłowych.
• Stopień ochrony IP66/IP67/IP69/IP69K oraz Typ 4X: szczelność przed pyłem, wodą, strumieniami pod ciśnieniem i zanurzeniem – niezawodność nawet w ekstremalnych warunkach.
• Szeroki zakres temperatury pracy -40°C do 70°C: funkcjonalność w środowiskach o dużych wahaniach temperatury.
• Oznaczenie „O” na czarnej powierzchni: natychmiastowa identyfikacja funkcji (np. stop) – poprawa bezpieczeństwa obsługi.
• Montaż zatrzaskowy w otworze 22 mm: szybka i łatwa instalacja oraz wymiana bez użycia narzędzi.

Zgodność z Normami

Główka przycisku spełnia wymagania międzynarodowych norm w zakresie szczelności (IP66, IP67, IP69, IP69K, Typ 4X) oraz posiada certyfikację morską. Produkt oznaczony jest znakiem CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Główka przycisku ZB4BA232 jest dedykowana do budowy przycisków sterowniczych w systemach automatyki przemysłowej i maszynowej. Sprawdza się w miejscach szczególnie narażonych na działanie wody, pyłu, uderzeń oraz ekstremalnych temperatur.

• Sterowanie maszynami i urządzeniami w przemyśle spożywczym, chemicznym, morskim i ciężkim.
• Przyciski STOP/START w panelach operatorskich wymagających wysokiej trwałości.
• Sygnalizacja stanów awaryjnych i alarmowych w instalacjach narażonych na wilgoć i zabrudzenia.
• Automatyka budynkowa w strefach o podwyższonych wymaganiach środowiskowych (np. myjnie, hale produkcyjne).

Wskazówki Montażowe

Montaż należy wykonać przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w instalacji. Główkę montuje się w wycięciu o średnicy 22 mm metodą zatrzaskową. Dokręcanie nakrętki mocującej – zgodnie z dokumentacją producenta. Przekrój przewodów i dobór modułów stykowych należy dobrać do parametrów obwodu sterowania.

FAQ

• Czy ta główka przycisku zawiera moduł stykowy? Nie. Jest to wyłącznie napęd (główka) wymagający osobnego modułu stykowego, np. z serii ZB4-BZ (zwierny, rozwierny itp.).
• Jaki stopień ochrony ma ta główka? Produkt oferuje szczelność IP66, IP67, IP69 oraz IP69K, a także spełnia wymagania NEMA Typ 4X – odporność na pył, wodę, strumienie pod ciśnieniem i zanurzenie.
• W jakim zakresie temperatur może pracować główka? Zakres temperatury pracy wynosi od -40°C do 70°C, co umożliwia stosowanie w warunkach dużych mrozów oraz wysokich temperatur otoczenia.
