Główka przycisku płaskiego metalowego, biała z oznaczeniem Harmony XB4 | ZB4BA334 Schneider Electric

Opis i Kluczowe Cechy

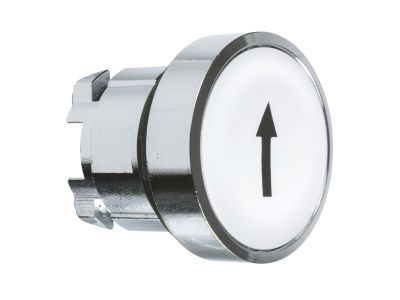

Główka przycisku płaskiego Schneider Electric z serii Harmony XB4 o numerze katalogowym ZB4BA334 to profesjonalny komponent sterowniczy zaprojektowany z myślą o najbardziej wymagających środowiskach przemysłowych. Produkt charakteryzuje się białą powierzchnią z precyzyjnym oznaczeniem w postaci czarnej strzałki skierowanej w górę, co zapewnia intuicyjną komunikację z operatorem maszyny. Wykonana z wysokiej jakości chromowanego metalu ramka gwarantuje nie tylko estetyczny wygląd, ale przede wszystkim wyjątkową odporność mechaniczną na uderzenia (IK) oraz wibracje, co jest kluczowe w ciężkim przemyśle maszynowym.

• Mechanizm sprężynowy: Zastosowanie powrotnego mechanizmu sprężynowego zapewnia błyskawiczną reakcję i powrót do pozycji wyjściowej po zwolnieniu nacisku, co jest niezbędne w procesach sterowania impulsowego.
• Ergonomia i design: Płaski profil główki minimalizuje ryzyko przypadkowego zahaczenia, jednocześnie oferując wygodną powierzchnię roboczą dla palca operatora.
• Modularność: System montażu zatrzaskowego pozwala na szybkie połączenie główki z korpusem i stykami, co znacząco skraca czas prefabrykacji szaf sterowniczych.
• Wytrzymałość środowiskowa: Dzięki uszczelnieniu klasy IP66, IP67, IP69 oraz IP69K, element jest całkowicie odporny na pył, silne strumienie wody oraz mycie pod wysokim ciśnieniem i w wysokiej temperaturze.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Posiada certyfikację morską, co potwierdza jego niezawodność w warunkach wysokiej wilgotności i zasolenia. Zgodność z klasyfikacją Typ 4X według standardów NEMA gwarantuje ochronę przed korozją i ekstremalnymi warunkami atmosferycznymi. Szeroki zakres temperatur pracy, wynoszący od -40°C do +70°C, pozwala na stosowanie przycisku zarówno w chłodniach, jak i w pobliżu pieców przemysłowych.

Zastosowanie

Główka przycisku ZB4BA334 znajduje szerokie zastosowanie w sektorach takich jak:

• Przemysł spożywczy i farmaceutyczny: Dzięki wysokiej klasie szczelności IP69K, idealnie nadaje się do maszyn poddawanych częstym procesom dezynfekcji i mycia ciśnieniowego.
• Automatyka budynkowa i przemysłowa: Sterowanie windami, przenośnikami taśmowymi oraz liniami montażowymi, gdzie wymagane jest jasne oznaczenie kierunku ruchu (strzałka w górę).
• Sektor morski i offshore: Wykorzystanie w panelach sterowniczych na statkach i platformach wiertniczych dzięki odporności na trudne warunki zewnętrzne.

Wskazówki Montażowe

Instalacja główki przycisku Harmony XB4 jest zoptymalizowana pod kątem efektywności pracy elektroinstalatora:

• Otwór montażowy: Produkt jest dedykowany do standardowych otworów o średnicy 22,5 mm, co zapewnia pełną kompatybilność z większością pulpitów sterowniczych.
• Montaż zatrzaskowy: Po umieszczeniu główki w otworze, należy ją połączyć z odpowiednim korpusem (adapterem montażowym) za pomocą mechanizmu zatrzaskowego, co eliminuje potrzebę użycia specjalistycznych narzędzi do stabilizacji elementu.
• Orientacja: Należy zwrócić uwagę na poprawne ustawienie symbolu strzałki względem osi pionowej panelu przed ostatecznym zablokowaniem elementu.

FAQ

1. Czy główka ZB4BA334 zawiera w zestawie styki pomocnicze?
Nie, produkt to sama główka przycisku. Aby uzyskać kompletny przycisk, należy dokupić adapter montażowy (korpus) oraz odpowiednie bloki styków (np. NO lub NC) z serii Harmony XB4.

2. Czy oznaczenie strzałki jest odporne na ścieranie?
Tak, oznaczenie zostało wykonane w technologii zapewniającej wysoką trwałość nawet przy intensywnej eksploatacji w rękawicach roboczych.

3. Czy mogę zamontować tę główkę w obudowie plastikowej?
Tak, mimo że ramka jest metalowa, główka jest w pełni kompatybilna ze standardowymi kasetami sterowniczymi o otworach 22 mm, zarówno metalowymi, jak i plastikowymi.
